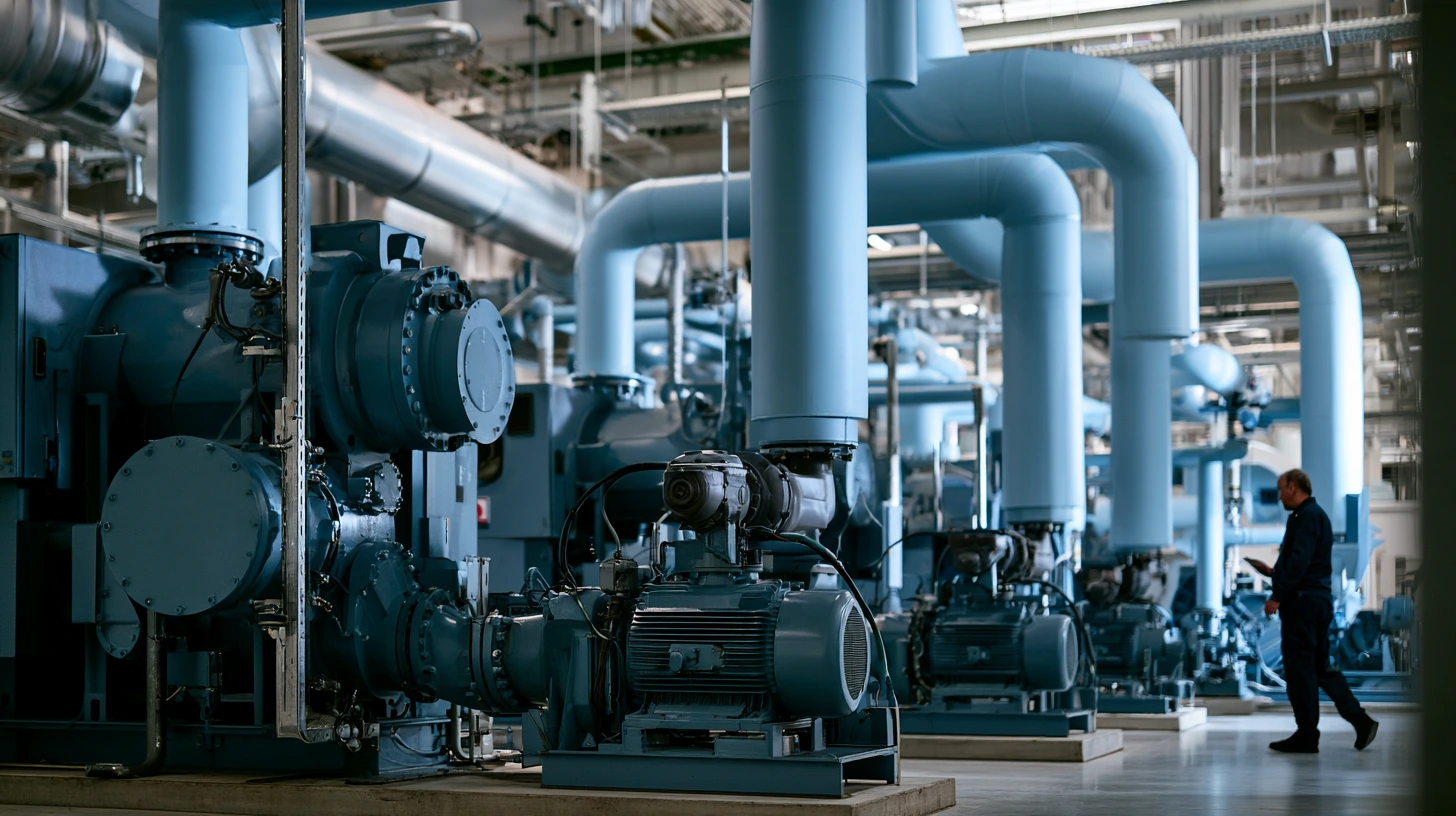

Chiller przemysłowy i instalacja wody lodowej

Najważniejszy parametr nie mieści się w jednej rubryce

Dwa chillery o tej samej mocy z tabliczki mogą zużywać różną ilość energii i inaczej reagować na małe obciążenie. Różnica ujawnia się dopiero wtedy, gdy porównanie obejmie temperaturę zewnętrzną, temperatury wody, pompy, wentylatory i rzeczywisty rozkład godzin pracy.

Dobra decyzja dotycząca chiller przemysłowy nie zaczyna się od marki. Zaczyna się od zapisania funkcji, ograniczeń i kryteriów odbioru. Dzięki temu rozmowa z projektantem, wykonawcą i utrzymaniem ruchu dotyczy tego samego układu, a obietnice można później zweryfikować.

Chiller przemysłowy i instalacja wody lodowej

Chiller przemysłowy schładza wodę lub mieszaninę glikolu krążącą pomiędzy źródłem chłodu a odbiornikami. Dobór obejmuje agregat, wymienniki, pompy, naczynie, bufor, filtrację, automatykę i zabezpieczenia. Każdy element musi działać w tym samym zakresie przepływu i ciśnienia.

Najbezpieczniejsza metoda to przejście od danych procesowych do wariantów technicznych, a następnie do oceny bezpieczeństwa, energii i serwisu. Jeżeli parametr zależy od produktu, lokalizacji lub harmonogramu, nie powinien być zastępowany „typową” wartością bez sprawdzenia.

Od czego zależy właściwy projekt?

1. Moc w określonych temperaturach wody i powietrza lub wody skraplającej. Ten element trzeba opisać liczbą, zakresem i źródłem danych. Jeżeli pozostaje założeniem, powinien być oznaczony i sprawdzony podczas pomiarów lub odbioru. W praktyce właśnie niespójność pomiędzy projektem, automatyką i codzienną pracą najczęściej powoduje odchylenia.

2. Sprawność pełno- i częściowoobciążeniowa wraz z energią pomocniczą. Ten element trzeba opisać liczbą, zakresem i źródłem danych. Jeżeli pozostaje założeniem, powinien być oznaczony i sprawdzony podczas pomiarów lub odbioru. W praktyce właśnie niespójność pomiędzy projektem, automatyką i codzienną pracą najczęściej powoduje odchylenia.

3. Minimalny przepływ przez parownik i minimalna objętość obiegu. Ten element trzeba opisać liczbą, zakresem i źródłem danych. Jeżeli pozostaje założeniem, powinien być oznaczony i sprawdzony podczas pomiarów lub odbioru. W praktyce właśnie niespójność pomiędzy projektem, automatyką i codzienną pracą najczęściej powoduje odchylenia.

4. Straty ciśnienia, wysokość podnoszenia oraz regulacja pomp. Ten element trzeba opisać liczbą, zakresem i źródłem danych. Jeżeli pozostaje założeniem, powinien być oznaczony i sprawdzony podczas pomiarów lub odbioru. W praktyce właśnie niespójność pomiędzy projektem, automatyką i codzienną pracą najczęściej powoduje odchylenia.

5. Hałas, warunki zimowe, jakość wody i dostęp serwisowy. Ten element trzeba opisać liczbą, zakresem i źródłem danych. Jeżeli pozostaje założeniem, powinien być oznaczony i sprawdzony podczas pomiarów lub odbioru. W praktyce właśnie niespójność pomiędzy projektem, automatyką i codzienną pracą najczęściej powoduje odchylenia.

Jak uporządkować wybór rozwiązania?

Poniższa tabela nie zastępuje projektu wykonawczego. Porządkuje za to pytania, które muszą otrzymać odpowiedź przed zamówieniem urządzeń. Każdy wariant warto ocenić na wspólnym profilu obciążenia i tej samej granicy systemu.

Obliczenia i dane wejściowe, których nie wolno pomijać

Najpierw powstaje lista odbiorników, wymaganych temperatur, przepływów i czasów. Następnie dla każdej godziny lub reprezentatywnego stanu określa się zapotrzebowanie, jednoczesność oraz warunki po stronie źródła i odbioru. Jedna wartość szczytowa jest potrzebna do sprawdzenia mocy, lecz krzywa roczna jest potrzebna do oceny energii i regulacji.

Wynik powinien zawierać jednostki, zakres ważności i wrażliwość na najważniejsze założenia. Gdy wzrost produkcji o 15 procent powoduje przekroczenie przepływu, nie wystarczy dopisać rezerwy mocy sprężarki. Trzeba sprawdzić rurociągi, wymienniki, pompę, automatykę i zasilanie.

Dane katalogowe porównuje się wyłącznie w jednakowych warunkach. Dotyczy to temperatur, rodzaju i stężenia medium, zabrudzenia wymienników, mocy pomocniczej oraz dopuszczalnych tolerancji. Brak tych informacji powinien być pytaniem do oferenta, a nie miejscem na domysł inwestora.

Przykład decyzji z zakładu

Proces wymaga 7°C na zasilaniu tylko podczas krótkich kampanii, a przez większość roku wystarcza 12°C. Dobór wyłącznie dla 7°C zablokuje oszczędność. Sterowanie temperaturą według receptury może poprawić sprawność, pod warunkiem że odbiorniki, punkt rosy i jakość produktu dopuszczają zmianę.

Warto przygotować co najmniej trzy scenariusze: normalny, szczytowy i awaryjny. Wariant normalny służy do strojenia efektywności, szczytowy do potwierdzenia zdolności instalacji, a awaryjny do sprawdzenia, czy ludzie i produkt pozostają bezpieczni po utracie jednego kluczowego elementu.

Najczęstsze błędy i ich konsekwencje

1. Porównanie EER z różnych punktów katalogowych. Skutek może ujawnić się jako wzrost energii, utrata stabilności, nieplanowany postój albo ryzyko dla ludzi i produktu. Działanie korygujące powinno mieć właściciela, termin i kryterium potwierdzające skuteczność.
2. Brak minimalnej objętości i taktowanie sprężarek. Skutek może ujawnić się jako wzrost energii, utrata stabilności, nieplanowany postój albo ryzyko dla ludzi i produktu. Działanie korygujące powinno mieć właściciela, termin i kryterium potwierdzające skuteczność.
3. Przewymiarowanie pomp oraz stałe dławienie zaworami. Skutek może ujawnić się jako wzrost energii, utrata stabilności, nieplanowany postój albo ryzyko dla ludzi i produktu. Działanie korygujące powinno mieć właściciela, termin i kryterium potwierdzające skuteczność.
4. Niekontrolowane stężenie glikolu. Skutek może ujawnić się jako wzrost energii, utrata stabilności, nieplanowany postój albo ryzyko dla ludzi i produktu. Działanie korygujące powinno mieć właściciela, termin i kryterium potwierdzające skuteczność.
5. Brak scenariusza pracy podczas serwisu jedynego chillera. Skutek może ujawnić się jako wzrost energii, utrata stabilności, nieplanowany postój albo ryzyko dla ludzi i produktu. Działanie korygujące powinno mieć właściciela, termin i kryterium potwierdzające skuteczność.

Błędy te łączy jeden mechanizm: decyzja zostaje podjęta na podstawie pojedynczej liczby oderwanej od procesu. Ochroną jest spójny zestaw danych, przegląd międzybranżowy i test, który odtwarza rzeczywiste warunki pracy.

Wdrożenie krok po kroku

• Zdefiniuj wymagany rezultat procesu, a nie tylko nazwę urządzenia.
• Zbierz dane godzinowe i rozdziel wartości średnie od szczytowych.
• Ustal warunki obliczeniowe oraz źródło każdego założenia.
• Narysuj granicę systemu objętego ofertą i pomiarem energii.
• Uwzględnij pracę przy częściowym obciążeniu i w warunkach skrajnych.
• Opisz scenariusz postoju, zaniku zasilania i utraty komunikacji.
• Sprawdź kompatybilność materiałów, medium i dopuszczalnych ciśnień.
• Wyznacz urządzenia krytyczne oraz wymaganą redundancję.
• Zaplanuj dostęp serwisowy bez narażania personelu i produktu.
• Przypisz alarmom priorytety, odbiorców i czasy reakcji.
• Ustal zakres dokumentacji, kopii programów i szkoleń.
• Wpisz do umowy metodę próby odbiorowej i przyrządy pomiarowe.
• Porównaj koszt cyklu życia, a nie wyłącznie cenę zakupu.
• Zarezerwuj budżet na pomiary po uruchomieniu i strojenie.
• Zapisz warunki, które uruchamiają ponowną ocenę lub modernizację.

Lista kontrolna powinna zostać zamieniona na protokół z odpowiedzialnością po stronie inwestora, projektanta, wykonawcy i użytkownika. Punkt uznaje się za zamknięty dopiero po przedstawieniu dowodu: obliczenia, dokumentu, pomiaru albo pozytywnego testu.

Jak prowadzić eksploatację po uruchomieniu?

Pierwsze tygodnie pracy są częścią uruchomienia, a nie zwykłą eksploatacją. Należy przejrzeć alarmy, rozkład obciążeń, nastawy i zużycie energii w różnych trybach. Parametry ustalone bez produktu mogą wymagać korekty, lecz każda zmiana powinna być zapisana i oceniona pod względem bezpieczeństwa.

Dobrą praktyką jest miesięczny przegląd wyjątków: pracy poza zakresem, ręcznych obejść, wyłączonych alarmów, częstych startów oraz rosnących różnic temperatur lub ciśnień. Taka lista daje utrzymaniu ruchu znacznie więcej niż raport z samą informacją „urządzenie pracuje”.

Po zmianie receptury, przepustowości, układu regałów, medium albo godzin pracy wraca się do założeń projektu. Instalacja nie musi od razu wymagać rozbudowy; czasem wystarczy zmiana sekwencji, hydrauliki lub organizacji procesu. Decyzję należy jednak oprzeć na pomiarze.

Wskaźniki, które pokazują rzeczywisty wynik

• EER/COP w uzgodnionych punktach oraz sprawność sezonowa — wartość należy zapisywać razem z czasem, warunkami procesu i stanem urządzeń, aby porównanie było uczciwe.
• temperatura zasilania i powrotu oraz różnica temperatur — wartość należy zapisywać razem z czasem, warunkami procesu i stanem urządzeń, aby porównanie było uczciwe.
• przepływ i moc pomp — wartość należy zapisywać razem z czasem, warunkami procesu i stanem urządzeń, aby porównanie było uczciwe.
• liczba startów sprężarek na godzinę — wartość należy zapisywać razem z czasem, warunkami procesu i stanem urządzeń, aby porównanie było uczciwe.
• kWh na jednostkę produkcji — wartość należy zapisywać razem z czasem, warunkami procesu i stanem urządzeń, aby porównanie było uczciwe.

Nie wszystkie wskaźniki trzeba obserwować codziennie. Warto jednak ustalić ich wartości bazowe po stabilnym uruchomieniu, zakresy ostrzegawcze i właścicieli. Trend jest często ważniejszy niż pojedynczy odczyt.

Kiedy nie wybierać najprostszej opcji?

Najprostszy wariant przestaje być rozsądny, gdy awaria zatrzymuje krytyczną produkcję, środowisko wymaga specjalnych zabezpieczeń, obciążenie silnie się zmienia albo brakuje lokalnego serwisu. Złożoność ma sens tylko wtedy, gdy rozwiązuje nazwane ryzyko i można ją utrzymać przez cały okres życia instalacji.

Z drugiej strony automatyczne dodawanie redundancji, czujników i funkcji nie gwarantuje niezawodności. Każdy dodatkowy element wymaga testów, części, dokumentacji i kompetencji. Lepszy jest system prosty, lecz weryfikowalny, niż rozbudowany układ, którego nikt nie potrafi diagnozować.

Jak przygotować zapytanie ofertowe?

Zapytanie powinno podawać nie tylko chiller przemysłowy, lecz również profile obciążenia, temperatury, wymagania jakościowe, ograniczenia przestrzeni i mediów oraz oczekiwaną dostępność. Dostawca powinien wskazać wszystkie wyłączenia, zużycie pomocnicze i punkty wymagające potwierdzenia.

Do porównania warto dołączyć tabelę zgodności. Odpowiedź „spełnia” bez numeru dokumentu, obliczenia lub rysunku nie jest jeszcze dowodem. Rozbieżności należy zamknąć przed podpisaniem umowy, ponieważ później stają się kosztownymi zmianami zakresu.

Co powinien potwierdzić odbiór?

Odbiór ma wykazać działanie w stanach ustalonych i przejściowych. Obejmuje co najmniej start, zatrzymanie, zmianę obciążenia, alarmy, zanik zasilania i powrót po postoju. Warto potwierdzić również zachowanie po utracie czujnika lub komunikacji.

Protokół zapisuje warunki testu, użyte przyrządy, wynik, tolerancję i odstępstwa. Jeżeli pełne obciążenie nie jest dostępne, strony uzgadniają test zastępczy i termin weryfikacji podczas produkcji. Odbiór bez kryterium liczbowego sprowadza się do opinii.

Dokumentacja, która zostaje w zakładzie

Użytkownik potrzebuje schematów zgodnych ze stanem wykonanym, listy nastaw, kopii programów, instrukcji alarmowych, wykazu części i kart pomiarowych. Dokumentacja powinna pokazywać także zakres odpowiedzialności na granicach między chłodnictwem, elektryką, automatyką i technologią.

Dokumenty trzeba aktualizować po zmianach. Niezarejestrowane obejście, wymieniony zawór o innym współczynniku lub nowa logika sekwencji potrafią unieważnić wcześniejsze założenia. Kontrola wersji jest elementem niezawodności, nie administracyjnym dodatkiem.

Jak zamienić ryzyko w kryterium decyzji?

Każde istotne ryzyko związane z chiller przemysłowy warto zapisać w postaci zdarzenia, przyczyny i konsekwencji. Następnie określa się zabezpieczenie techniczne, działanie organizacyjne, sposób wykrycia oraz reakcję po alarmie. Taki zapis ułatwia rozdzielenie funkcji wymaganych od elementów, które są tylko opcją.

Ocena powinna uwzględniać nie tylko częstość, lecz również dotkliwość dla ludzi, środowiska, jakości produktu i ciągłości biznesowej. Ryzyko rzadkie, ale prowadzące do utraty całej partii albo długiego postoju, może uzasadniać niezależny czujnik, zapasową pompę lub alternatywną drogę odprowadzenia ciepła.

Po wdrożeniu sprawdza się ryzyko resztkowe. Sam zakup zabezpieczenia nie zamyka tematu: detektor musi zostać przetestowany, obejście opisane, a personel przeszkolony. Właściciel procesu powinien wiedzieć, które bariery są aktywne i jak długo instalacja może bezpiecznie pracować po utracie jednej z nich.

Ostateczną decyzję warto zatwierdzić wspólnie przez technologię, utrzymanie ruchu, BHP, jakość i finanse. Każda z tych funkcji widzi inną część kosztu oraz ryzyka, a ich wspólny przegląd pozwala wykryć założenia, które w przeciwnym razie ujawniłyby się dopiero po uruchomieniu.

Przed zamknięciem projektu należy jeszcze porównać stan wymagany z rzeczywistymi możliwościami obsługi. O wyniku decyduje nie tylko poprawna technologia, lecz również dostęp do danych, części, kompetencji i czasu na bezpieczne wykonanie prac.

FAQ

Jakiej mocy chiller wybrać?

Na podstawie godzinowego bilansu, temperatur projektowych, dynamiki procesu i uzasadnionej rezerwy. Nie należy sumować bezwarunkowo mocy wszystkich odbiorników.

Czy większy chiller jest bezpieczniejszy?

Nie zawsze. Przewymiarowanie pogarsza pracę przy małym obciążeniu i może zwiększyć liczbę startów. Bezpieczeństwo dostępności częściej daje modułowość lub redundancja.

Woda czy glikol?

Woda ma lepsze właściwości transportu ciepła, lecz zamarza. Glikol stosuje się tam, gdzie wymaga tego temperatura lub ryzyko postoju; jego rodzaj i stężenie wpływają na pompę i wymiennik.

Co oznacza mała różnica temperatur wody?

Może wskazywać za duży przepływ, małe obciążenie, mieszanie w obejściu lub problem z odbiornikami. Diagnoza wymaga jednoczesnego pomiaru przepływu i mocy.
