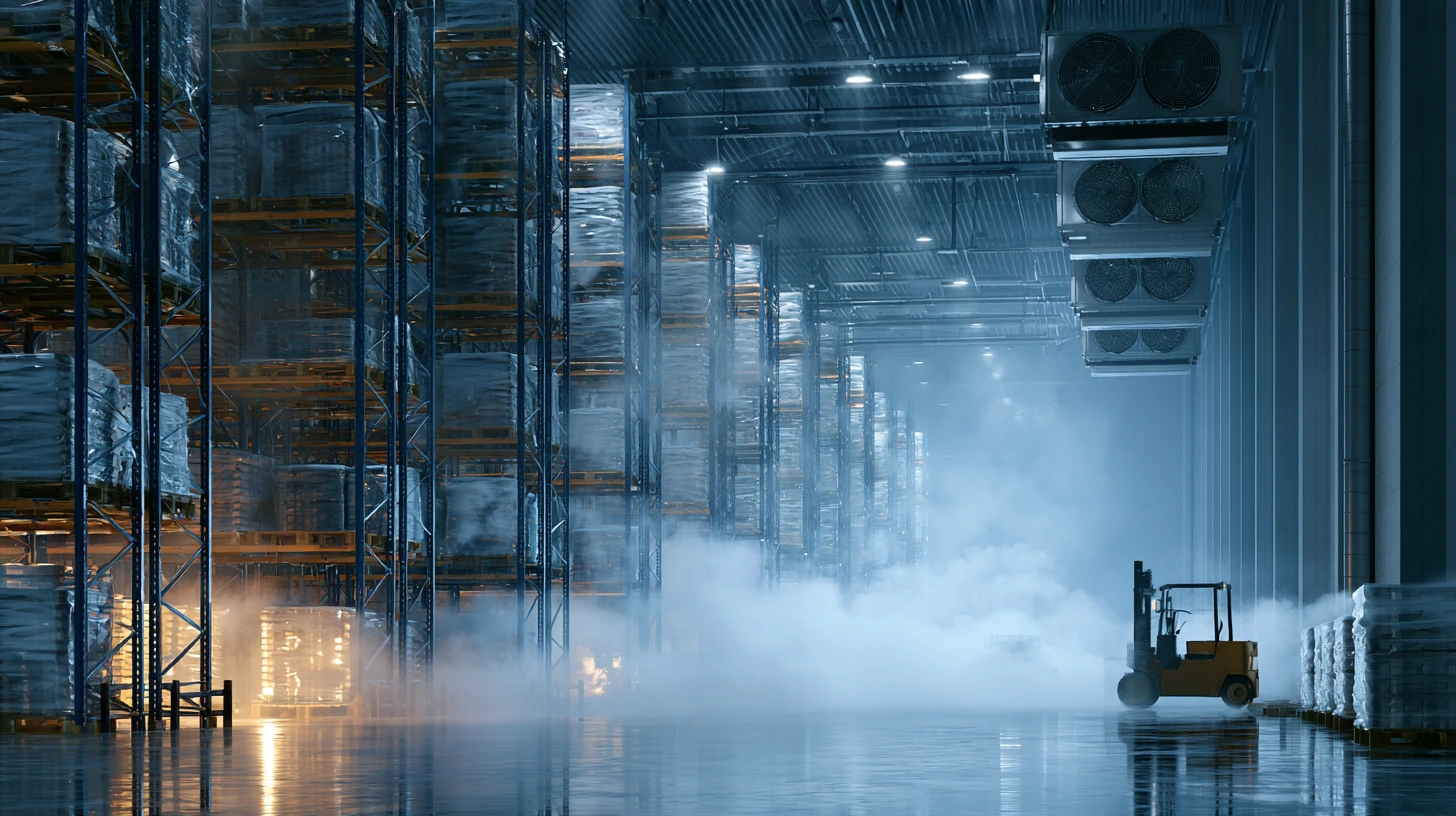

Magazyn chłodniczy i mroźnia – projekt oraz eksploatacja

Najważniejszy parametr nie mieści się w jednej rubryce

Największym odbiornikiem chłodu w magazynie bywa powietrze wpuszczane przez bramy, a najtrudniejszym miejscem nie środek komory, lecz paleta zasłonięta regałem. Projekt, który nie odtwarza rzeczywistego ruchu towaru, będzie walczył z logistyką przez cały okres eksploatacji.

Dobra decyzja dotycząca magazyn chłodniczy i mroźnia nie zaczyna się od marki. Zaczyna się od zapisania funkcji, ograniczeń i kryteriów odbioru. Dzięki temu rozmowa z projektantem, wykonawcą i utrzymaniem ruchu dotyczy tego samego układu, a obietnice można później zweryfikować.

Magazyn chłodniczy i mroźnia – projekt oraz eksploatacja

Magazyn chłodniczy utrzymuje zadaną temperaturę składowania, a mroźnia pracuje poniżej punktu zamarzania produktu. Obiekt jest systemem budowlano-technologicznym: obudowa, paroizolacja, posadzka, drzwi, regały, parowniki, odszranianie i organizacja ruchu muszą działać razem.

Najbezpieczniejsza metoda to przejście od danych procesowych do wariantów technicznych, a następnie do oceny bezpieczeństwa, energii i serwisu. Jeżeli parametr zależy od produktu, lokalizacji lub harmonogramu, nie powinien być zastępowany „typową” wartością bez sprawdzenia.

Od czego zależy właściwy projekt?

1. Temperatura i wilgotność, rodzaj towaru oraz rotacja. Ten element trzeba opisać liczbą, zakresem i źródłem danych. Jeżeli pozostaje założeniem, powinien być oznaczony i sprawdzony podczas pomiarów lub odbioru. W praktyce właśnie niespójność pomiędzy projektem, automatyką i codzienną pracą najczęściej powoduje odchylenia.

2. Dobowy profil przyjęć, czas otwarcia bram i strefa buforowa. Ten element trzeba opisać liczbą, zakresem i źródłem danych. Jeżeli pozostaje założeniem, powinien być oznaczony i sprawdzony podczas pomiarów lub odbioru. W praktyce właśnie niespójność pomiędzy projektem, automatyką i codzienną pracą najczęściej powoduje odchylenia.

3. Ciągłość izolacji i paroizolacji oraz zabezpieczenie gruntu przed przemarzaniem. Ten element trzeba opisać liczbą, zakresem i źródłem danych. Jeżeli pozostaje założeniem, powinien być oznaczony i sprawdzony podczas pomiarów lub odbioru. W praktyce właśnie niespójność pomiędzy projektem, automatyką i codzienną pracą najczęściej powoduje odchylenia.

4. Rozstaw regałów, drogi nawiewu i powrotu powietrza. Ten element trzeba opisać liczbą, zakresem i źródłem danych. Jeżeli pozostaje założeniem, powinien być oznaczony i sprawdzony podczas pomiarów lub odbioru. W praktyce właśnie niespójność pomiędzy projektem, automatyką i codzienną pracą najczęściej powoduje odchylenia.

5. Odprowadzanie wody z odszraniania i ochrona przed oblodzeniem. Ten element trzeba opisać liczbą, zakresem i źródłem danych. Jeżeli pozostaje założeniem, powinien być oznaczony i sprawdzony podczas pomiarów lub odbioru. W praktyce właśnie niespójność pomiędzy projektem, automatyką i codzienną pracą najczęściej powoduje odchylenia.

Jak uporządkować wybór rozwiązania?

Poniższa tabela nie zastępuje projektu wykonawczego. Porządkuje za to pytania, które muszą otrzymać odpowiedź przed zamówieniem urządzeń. Każdy wariant warto ocenić na wspólnym profilu obciążenia i tej samej granicy systemu.

Obliczenia i dane wejściowe, których nie wolno pomijać

Najpierw powstaje lista odbiorników, wymaganych temperatur, przepływów i czasów. Następnie dla każdej godziny lub reprezentatywnego stanu określa się zapotrzebowanie, jednoczesność oraz warunki po stronie źródła i odbioru. Jedna wartość szczytowa jest potrzebna do sprawdzenia mocy, lecz krzywa roczna jest potrzebna do oceny energii i regulacji.

Wynik powinien zawierać jednostki, zakres ważności i wrażliwość na najważniejsze założenia. Gdy wzrost produkcji o 15 procent powoduje przekroczenie przepływu, nie wystarczy dopisać rezerwy mocy sprężarki. Trzeba sprawdzić rurociągi, wymienniki, pompę, automatykę i zasilanie.

Dane katalogowe porównuje się wyłącznie w jednakowych warunkach. Dotyczy to temperatur, rodzaju i stężenia medium, zabrudzenia wymienników, mocy pomocniczej oraz dopuszczalnych tolerancji. Brak tych informacji powinien być pytaniem do oferenta, a nie miejscem na domysł inwestora.

Przykład decyzji z zakładu

Zwiększenie liczby miejsc paletowych przez wypełnienie wolnej przestrzeni pod parownikiem może ograniczyć powrót powietrza. Temperatura przy czujniku pozostanie poprawna, a strefy za regałami zaczną się ogrzewać. Granice składowania trzeba więc wyznaczyć razem z przepływem, a potem potwierdzić mapowaniem.

Warto przygotować co najmniej trzy scenariusze: normalny, szczytowy i awaryjny. Wariant normalny służy do strojenia efektywności, szczytowy do potwierdzenia zdolności instalacji, a awaryjny do sprawdzenia, czy ludzie i produkt pozostają bezpieczni po utracie jednego kluczowego elementu.

Najczęstsze błędy i ich konsekwencje

1. Przerwana paroizolacja i zawilgocenie paneli. Skutek może ujawnić się jako wzrost energii, utrata stabilności, nieplanowany postój albo ryzyko dla ludzi i produktu. Działanie korygujące powinno mieć właściciela, termin i kryterium potwierdzające skuteczność.
2. Mostki cieplne przy mocowaniach i przejściach instalacyjnych. Skutek może ujawnić się jako wzrost energii, utrata stabilności, nieplanowany postój albo ryzyko dla ludzi i produktu. Działanie korygujące powinno mieć właściciela, termin i kryterium potwierdzające skuteczność.
3. Zamarznięte odpływy skroplin. Skutek może ujawnić się jako wzrost energii, utrata stabilności, nieplanowany postój albo ryzyko dla ludzi i produktu. Działanie korygujące powinno mieć właściciela, termin i kryterium potwierdzające skuteczność.
4. Czujniki montowane wyłącznie w najłatwiejszych punktach. Skutek może ujawnić się jako wzrost energii, utrata stabilności, nieplanowany postój albo ryzyko dla ludzi i produktu. Działanie korygujące powinno mieć właściciela, termin i kryterium potwierdzające skuteczność.
5. Zmiana układu regałów bez ponownej oceny przepływu. Skutek może ujawnić się jako wzrost energii, utrata stabilności, nieplanowany postój albo ryzyko dla ludzi i produktu. Działanie korygujące powinno mieć właściciela, termin i kryterium potwierdzające skuteczność.

Błędy te łączy jeden mechanizm: decyzja zostaje podjęta na podstawie pojedynczej liczby oderwanej od procesu. Ochroną jest spójny zestaw danych, przegląd międzybranżowy i test, który odtwarza rzeczywiste warunki pracy.

Wdrożenie krok po kroku

• Zdefiniuj wymagany rezultat procesu, a nie tylko nazwę urządzenia.
• Zbierz dane godzinowe i rozdziel wartości średnie od szczytowych.
• Ustal warunki obliczeniowe oraz źródło każdego założenia.
• Narysuj granicę systemu objętego ofertą i pomiarem energii.
• Uwzględnij pracę przy częściowym obciążeniu i w warunkach skrajnych.
• Opisz scenariusz postoju, zaniku zasilania i utraty komunikacji.
• Sprawdź kompatybilność materiałów, medium i dopuszczalnych ciśnień.
• Wyznacz urządzenia krytyczne oraz wymaganą redundancję.
• Zaplanuj dostęp serwisowy bez narażania personelu i produktu.
• Przypisz alarmom priorytety, odbiorców i czasy reakcji.
• Ustal zakres dokumentacji, kopii programów i szkoleń.
• Wpisz do umowy metodę próby odbiorowej i przyrządy pomiarowe.
• Porównaj koszt cyklu życia, a nie wyłącznie cenę zakupu.
• Zarezerwuj budżet na pomiary po uruchomieniu i strojenie.
• Zapisz warunki, które uruchamiają ponowną ocenę lub modernizację.

Lista kontrolna powinna zostać zamieniona na protokół z odpowiedzialnością po stronie inwestora, projektanta, wykonawcy i użytkownika. Punkt uznaje się za zamknięty dopiero po przedstawieniu dowodu: obliczenia, dokumentu, pomiaru albo pozytywnego testu.

Jak prowadzić eksploatację po uruchomieniu?

Pierwsze tygodnie pracy są częścią uruchomienia, a nie zwykłą eksploatacją. Należy przejrzeć alarmy, rozkład obciążeń, nastawy i zużycie energii w różnych trybach. Parametry ustalone bez produktu mogą wymagać korekty, lecz każda zmiana powinna być zapisana i oceniona pod względem bezpieczeństwa.

Dobrą praktyką jest miesięczny przegląd wyjątków: pracy poza zakresem, ręcznych obejść, wyłączonych alarmów, częstych startów oraz rosnących różnic temperatur lub ciśnień. Taka lista daje utrzymaniu ruchu znacznie więcej niż raport z samą informacją „urządzenie pracuje”.

Po zmianie receptury, przepustowości, układu regałów, medium albo godzin pracy wraca się do założeń projektu. Instalacja nie musi od razu wymagać rozbudowy; czasem wystarczy zmiana sekwencji, hydrauliki lub organizacji procesu. Decyzję należy jednak oprzeć na pomiarze.

Wskaźniki, które pokazują rzeczywisty wynik

• temperatura w najcieplejszej i najzimniejszej strefie — wartość należy zapisywać razem z czasem, warunkami procesu i stanem urządzeń, aby porównanie było uczciwe.
• czas otwarcia bram na dobę — wartość należy zapisywać razem z czasem, warunkami procesu i stanem urządzeń, aby porównanie było uczciwe.
• częstotliwość i energia odszraniania — wartość należy zapisywać razem z czasem, warunkami procesu i stanem urządzeń, aby porównanie było uczciwe.
• przyrost szronu oraz drożność odpływów — wartość należy zapisywać razem z czasem, warunkami procesu i stanem urządzeń, aby porównanie było uczciwe.
• kWh na paletę-dobę lub metr sześcienny — wartość należy zapisywać razem z czasem, warunkami procesu i stanem urządzeń, aby porównanie było uczciwe.

Nie wszystkie wskaźniki trzeba obserwować codziennie. Warto jednak ustalić ich wartości bazowe po stabilnym uruchomieniu, zakresy ostrzegawcze i właścicieli. Trend jest często ważniejszy niż pojedynczy odczyt.

Kiedy nie wybierać najprostszej opcji?

Najprostszy wariant przestaje być rozsądny, gdy awaria zatrzymuje krytyczną produkcję, środowisko wymaga specjalnych zabezpieczeń, obciążenie silnie się zmienia albo brakuje lokalnego serwisu. Złożoność ma sens tylko wtedy, gdy rozwiązuje nazwane ryzyko i można ją utrzymać przez cały okres życia instalacji.

Z drugiej strony automatyczne dodawanie redundancji, czujników i funkcji nie gwarantuje niezawodności. Każdy dodatkowy element wymaga testów, części, dokumentacji i kompetencji. Lepszy jest system prosty, lecz weryfikowalny, niż rozbudowany układ, którego nikt nie potrafi diagnozować.

Jak przygotować zapytanie ofertowe?

Zapytanie powinno podawać nie tylko magazyn chłodniczy i mroźnia, lecz również profile obciążenia, temperatury, wymagania jakościowe, ograniczenia przestrzeni i mediów oraz oczekiwaną dostępność. Dostawca powinien wskazać wszystkie wyłączenia, zużycie pomocnicze i punkty wymagające potwierdzenia.

Do porównania warto dołączyć tabelę zgodności. Odpowiedź „spełnia” bez numeru dokumentu, obliczenia lub rysunku nie jest jeszcze dowodem. Rozbieżności należy zamknąć przed podpisaniem umowy, ponieważ później stają się kosztownymi zmianami zakresu.

Co powinien potwierdzić odbiór?

Odbiór ma wykazać działanie w stanach ustalonych i przejściowych. Obejmuje co najmniej start, zatrzymanie, zmianę obciążenia, alarmy, zanik zasilania i powrót po postoju. Warto potwierdzić również zachowanie po utracie czujnika lub komunikacji.

Protokół zapisuje warunki testu, użyte przyrządy, wynik, tolerancję i odstępstwa. Jeżeli pełne obciążenie nie jest dostępne, strony uzgadniają test zastępczy i termin weryfikacji podczas produkcji. Odbiór bez kryterium liczbowego sprowadza się do opinii.

Dokumentacja, która zostaje w zakładzie

Użytkownik potrzebuje schematów zgodnych ze stanem wykonanym, listy nastaw, kopii programów, instrukcji alarmowych, wykazu części i kart pomiarowych. Dokumentacja powinna pokazywać także zakres odpowiedzialności na granicach między chłodnictwem, elektryką, automatyką i technologią.

Dokumenty trzeba aktualizować po zmianach. Niezarejestrowane obejście, wymieniony zawór o innym współczynniku lub nowa logika sekwencji potrafią unieważnić wcześniejsze założenia. Kontrola wersji jest elementem niezawodności, nie administracyjnym dodatkiem.

Jak zamienić ryzyko w kryterium decyzji?

Każde istotne ryzyko związane z magazyn chłodniczy i mroźnia warto zapisać w postaci zdarzenia, przyczyny i konsekwencji. Następnie określa się zabezpieczenie techniczne, działanie organizacyjne, sposób wykrycia oraz reakcję po alarmie. Taki zapis ułatwia rozdzielenie funkcji wymaganych od elementów, które są tylko opcją.

Ocena powinna uwzględniać nie tylko częstość, lecz również dotkliwość dla ludzi, środowiska, jakości produktu i ciągłości biznesowej. Ryzyko rzadkie, ale prowadzące do utraty całej partii albo długiego postoju, może uzasadniać niezależny czujnik, zapasową pompę lub alternatywną drogę odprowadzenia ciepła.

Po wdrożeniu sprawdza się ryzyko resztkowe. Sam zakup zabezpieczenia nie zamyka tematu: detektor musi zostać przetestowany, obejście opisane, a personel przeszkolony. Właściciel procesu powinien wiedzieć, które bariery są aktywne i jak długo instalacja może bezpiecznie pracować po utracie jednej z nich.

Ostateczną decyzję warto zatwierdzić wspólnie przez technologię, utrzymanie ruchu, BHP, jakość i finanse. Każda z tych funkcji widzi inną część kosztu oraz ryzyka, a ich wspólny przegląd pozwala wykryć założenia, które w przeciwnym razie ujawniłyby się dopiero po uruchomieniu.

Przed zamknięciem projektu należy jeszcze porównać stan wymagany z rzeczywistymi możliwościami obsługi. O wyniku decyduje nie tylko poprawna technologia, lecz również dostęp do danych, części, kompetencji i czasu na bezpieczne wykonanie prac.

FAQ

Ile czujników potrzebuje magazyn?

Liczba wynika z wielkości, geometrii, ryzyka i mapowania temperatury. Jeden czujnik sterujący nie jest dowodem jednorodności całej kubatury.

Czy większa moc rozwiąże problem ciepłych stref?

Nie zawsze. Jeśli przyczyną jest zablokowany przepływ lub infiltracja przy bramie, większy agregat może zwiększyć zużycie energii bez poprawy rozkładu temperatur.

Po co ogrzewanie pod posadzką mroźni?

Chroni grunt przed długotrwałym przemarzaniem i możliwym wysadzaniem posadzki. Rozwiązanie i monitoring dobiera projektant konstrukcji oraz instalacji.

Kiedy wykonać mapowanie ponownie?

Po zmianie regałów, parowników, nastaw, izolacji, sposobu składowania lub profilu logistycznego, a także gdy trendy wskazują nowe strefy ryzyka.
