Centralna instalacja gazów technicznych w zakładzie: od bilansu zużycia do punktów poboru
Centralna dystrybucja gazów może uporządkować logistykę butli, ograniczyć ich obecność przy stanowiskach i ustabilizować warunki zasilania odbiorników. Efekt zależy jednak od poprawnego rozpoznania procesu. Źródło, redukcja ciśnienia, rurociągi i punkty poboru muszą tworzyć jeden układ dobrany do właściwości medium, profilu zużycia oraz warunków panujących w zakładzie.
Projekt zaczyna się od procesu, nie od średnicy rury
Pierwszym krokiem powinno być sporządzenie listy gazów, odbiorników i wymaganych parametrów. Dla każdego stanowiska należy określić ciśnienie robocze, przepływ nominalny i chwilowy, oczekiwaną czystość medium, czas pracy oraz dopuszczalne wahania. Trzeba również ustalić, które urządzenia mogą pracować równocześnie. Proste zsumowanie wartości katalogowych zwykle nie opisuje rzeczywistego obciążenia sieci.
Istotne są właściwości konkretnego gazu. Tlen, azot, argon, dwutlenek węgla oraz gazy palne wymagają odrębnej oceny materiałów, armatury, sposobu wentylacji i zabezpieczeń. Nie należy zakładać, że rozwiązanie poprawne dla jednego medium można bez dodatkowej weryfikacji zastosować dla innego. Już na etapie projektu warto też uwzględnić planowaną rozbudowę produkcji, lecz rezerwa wydajności powinna wynikać z realnego scenariusza, a nie arbitralnego przewymiarowania.
Wybór źródła i organizacja strefy magazynowania

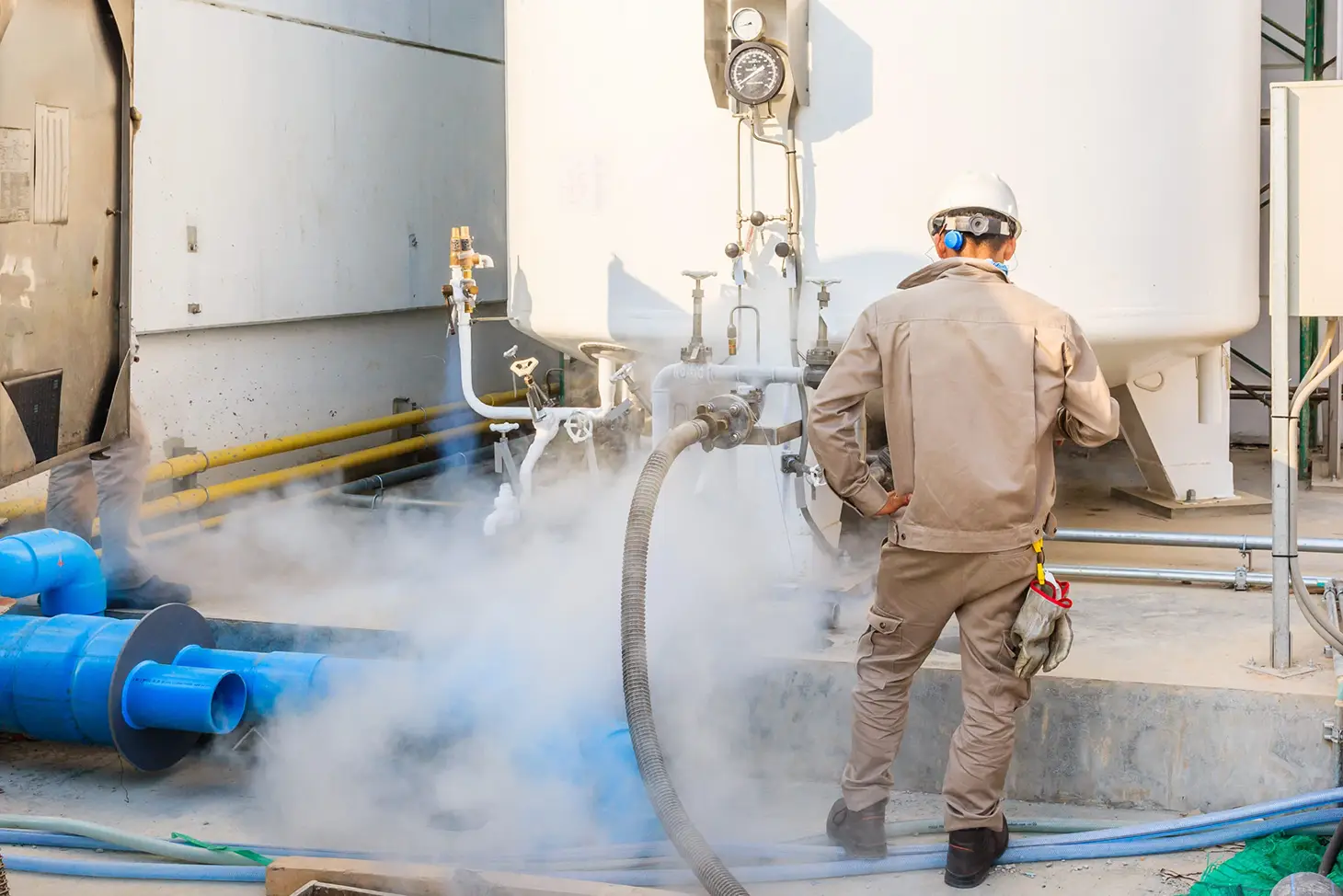

Źródłem mogą być pojedyncze butle, wiązki butlowe albo zbiorniki przeznaczone dla określonego medium. O wyborze decydują zużycie, częstotliwość dostaw, wymagana ciągłość pracy, dostępna przestrzeń oraz możliwości bezpiecznej obsługi. W procesach o dużym i stabilnym poborze inne rozwiązanie może być uzasadnione niż w laboratorium korzystającym okresowo z niewielkich ilości gazu.
W ramach projektowania i wykonania instalacji gazów technicznych trzeba przeanalizować również dojazd dostawcy, wymianę źródeł, zabezpieczenie butli, dostęp serwisowy oraz oddziaływanie otoczenia. Lokalizacja magazynu nie może być rozpatrywana wyłącznie pod kątem wolnej powierzchni. Znaczenie mają między innymi wentylacja, drogi komunikacyjne, możliwość kontrolowanego odcięcia dopływu oraz wymagania właściwe dla danego obiektu i medium.
Redukcja ciśnienia i ciągłość zasilania
Gaz zgromadzony w źródle zwykle ma inne ciśnienie niż wymagane przez odbiorniki. Zadaniem stacji redukcyjnej jest obniżenie go do poziomu odpowiedniego dla sieci, a następnie utrzymanie parametrów w zakładanym zakresie pracy. Dobór reduktora powinien uwzględniać gaz, ciśnienie wejściowe i wyjściowe, przepływ, temperaturę oraz zachowanie układu przy zmiennym obciążeniu.
Jeżeli proces nie może zostać przerwany podczas wymiany butli, można rozważyć układ dwóch stron z przełączaniem źródła. Nie zwalnia to jednak obsługi z kontroli zapasu i stanu instalacji. Potrzebne są czytelne wskazania, określone progi reakcji i procedura wymiany. Sposób redukcji należy także skoordynować z zabezpieczeniem przed nadmiernym ciśnieniem oraz z możliwością bezpiecznego odizolowania części instalacji.
Rurociągi liczy się dla najtrudniejszego wariantu pracy
Średnica przewodu wpływa na spadek ciśnienia, prędkość przepływu i zdolność sieci do zasilania oddalonych odbiorników. Obliczenia powinny obejmować długość trasy, liczbę kolan i rozgałęzień, jednoczesność poboru oraz minimalne ciśnienie wymagane w najbardziej niekorzystnym punkcie. Zbyt mały przekrój może powodować wahania parametrów, natomiast nadmierne zwiększanie średnicy podnosi koszt i objętość układu bez automatycznej poprawy procesu.
Materiał rurociągu, technika łączenia i sposób uszczelnienia muszą być zgodne z medium oraz zakresem ciśnienia i temperatury. Trasę warto prowadzić tak, aby była chroniona przed uszkodzeniami, dostępna do kontroli i jednoznacznie oznaczona. Należy ograniczać zbędne połączenia, ale jednocześnie przewidzieć odcięcia sekcyjne. Dzięki nim przegląd lub modernizacja jednej części zakładu nie musi wymagać wyłączania całej sieci.
Punkty poboru muszą odpowiadać stanowiskom
Punkt poboru nie jest jedynie końcówką rurociągu. Powinien znajdować się w miejscu wygodnym dla operatora, lecz poza strefą narażoną na uderzenia, odpryski, wysoką temperaturę lub kolizję z transportem wewnętrznym. Jego wyposażenie zależy od procesu i może obejmować zawór odcinający, lokalną redukcję, pomiar ciśnienia oraz przyłącze właściwe dla odbiornika.
Należy ograniczyć możliwość pomyłkowego podłączenia niewłaściwego medium. Pomagają w tym oznaczenia, rozdzielenie przyłączy i konsekwentna dokumentacja. Elastyczny przewód końcowy trzeba dobrać do gazu, ciśnienia, długości oraz warunków mechanicznych. Nie powinien zastępować prawidłowo poprowadzonego rurociągu ani przebiegać przez przejścia w sposób tworzący zagrożenie dla ludzi i urządzeń.
Sterowanie, sygnalizacja i reakcja na stan niebezpieczny
Zakres automatyzacji powinien wynikać z analizy ryzyka i potrzeb utrzymania ruchu. W zależności od medium oraz organizacji procesu mogą być potrzebne sygnały spadku ciśnienia, wyczerpania aktywnego źródła, zadziałania detekcji lub zamknięcia zaworu. Ważne jest określenie bezpiecznego zachowania po zaniku energii i sposobu ręcznego odcięcia instalacji.
Jeżeli odcięcie realizują zawory sterowane elektrycznie, projekt obejmuje również napięcie, rodzaj zasilania, pobór mocy, złącza i ochronę przed warunkami otoczenia. W praktyce dobór cewek i wtyczek do elektrozaworów powinien być sprawdzany razem ze zgodnością mechaniczną zaworu oraz funkcją bezpieczeństwa całego obwodu. Sama obecność automatycznego zaworu nie zastępuje analizy scenariuszy awarii ani okresowych prób działania.
Odbiór techniczny i eksploatacja
Przed uruchomieniem należy zweryfikować zgodność wykonania z projektem, oznaczenia, kierunki przepływu, nastawy i dostęp do armatury. Zakres badań szczelności, prób oraz dokumentacji trzeba ustalić dla konkretnej instalacji, medium i obowiązujących wymagań. Wprowadzanie gazu procesowego powinno odbywać się według przygotowanej procedury, z uwzględnieniem odpowietrzania lub płukania, jeśli jest wymagane.
Eksploatacja zaczyna się od przekazania czytelnego schematu, instrukcji i zasad reagowania na alarmy. Plan utrzymania powinien określać częstotliwość oględzin, kontroli szczelności, sprawdzania reduktorów, zaworów, detekcji i elementów zabezpieczających. Każda rozbudowa wymaga ponownego sprawdzenia bilansu przepływu i spadków ciśnienia. Dołożenie punktu poboru bez obliczeń może pogorszyć warunki zasilania także na wcześniej działających stanowiskach.
Decyzja inwestycyjna oparta na danych
Dobrze przygotowana centralna instalacja gazów technicznych jest projektem infrastrukturalnym, a nie zestawem przypadkowo dobranych komponentów. Najpierw powstaje bilans zużycia i scenariusze pracy, następnie dobiera się źródło, redukcję, średnice, materiały, zabezpieczenia i punkty poboru. Dopiero całościowa weryfikacja pozwala ocenić koszty, możliwości etapowania oraz przygotowanie zakładu do przyszłych zmian.
Najwięcej problemów ujawnia się na styku branż: procesu, mechaniki, automatyki, ochrony przeciwpożarowej i organizacji dostaw. Dlatego odpowiedzialności, kryteria odbioru oraz wymagane dokumenty warto ustalić przed zamówieniem urządzeń. Takie podejście ogranicza liczbę zmian montażowych i pozwala ocenić ryzyko resztkowe na podstawie rzeczywistego sposobu użytkowania instalacji.
