Dobór zaworu pneumatycznego w praktyce UR: jak nie stracić dynamiki cyklu
Wybór zaworu pneumatycznego powinien zaczynać się od funkcji i parametrów ruchu, a nie od średnicy gwintu. W utrzymaniu ruchu znaczenie mają między innymi konfiguracja 3/2, 5/2 lub 5/3, wymagany przepływ Qn albo Kv, sposób odpowietrzania oraz jakość powietrza. Błąd na jednym z tych etapów może objawić się wolniejszym siłownikiem, niestabilnym cyklem lub pozornym brakiem wydajności całej instalacji.
Najpierw określ funkcję zaworu

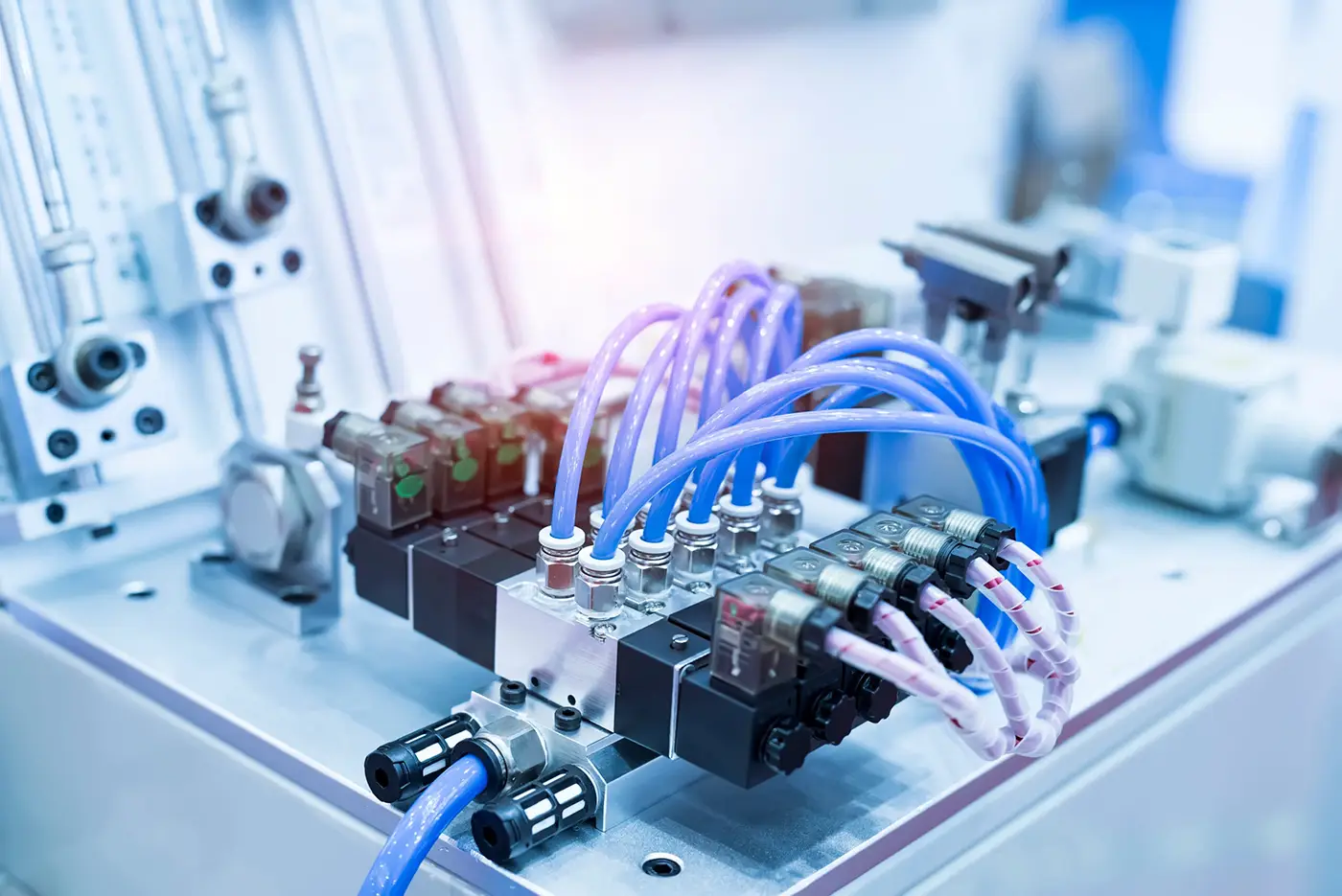

Określenie zadania zaworu porządkuje cały dalszy dobór. Siłownik jednostronnego działania najczęściej wymaga układu 3/2, który podaje powietrze do odbiornika i zapewnia jego odpowietrzenie. Dla siłownika dwustronnego działania typowym rozwiązaniem jest zawór 5/2, przełączający zasilanie między obiema komorami. Wariant 5/3 stosuje się wtedy, gdy istotne jest zachowanie w pozycji środkowej: zamknięcie portów, odpowietrzenie albo inne zdefiniowane działanie układu.
Jeżeli zawór ma współpracować z automatyką, trzeba dodatkowo sprawdzić, czy powinien być monostabilny, czy bistabilny. W pierwszym przypadku sprężyna przywraca określone położenie po zaniku sygnału. Drugi wariant pamięta pozycję, co może być użyteczne w sekwencji, ale wymaga świadomej analizy zachowania maszyny podczas zatrzymania, restartu i zaniku zasilania sterowania. Sama zgodność mechaniczna nie gwarantuje więc poprawnego działania procesu.
Qn, Kv i spadek ciśnienia zamiast doboru po gwincie
Port 1/4 cala lub 3/8 cala nie mówi jeszcze, czy zawór zapewni wymagany przepływ. Przy doborze trzeba porównać Qn albo Kv z zapotrzebowaniem aplikacji i sprawdzić warunki, dla których producent podaje parametr. Zawór zbyt mały może ograniczać prędkość siłownika, zwiększać spadek ciśnienia i powodować problemy podczas krótkich, intensywnych cykli. Zbyt duży zwykle oznacza wyższy koszt i nie zawsze poprawia regulację przy niewielkich przepływach.
Praktyczne obliczenie warto oprzeć na objętości komory oraz czasie ruchu. Dla przykładu siłownik o średnicy tłoka 63 mm, średnicy tłoczyska 20 mm i skoku 200 mm, pracujący przy około 6 bar, zużywa w przybliżeniu 4,36 Nl podczas wysuwu i 3,92 Nl podczas powrotu po przeliczeniu na warunki normalne. Jeśli ruch ma trwać 0,4 sekundy, chwilowe zapotrzebowanie wynosi odpowiednio około 655 i 589 Nl/min. To ono, a nie średnia liczba cykli na minutę, wpływa na wymagany przepływ zaworu. W praktyce trzeba jeszcze uwzględnić zapas, przewody, złączki i elementy wydechowe.
Wydech może ograniczać układ bardziej niż zasilanie
Podczas diagnozy nie należy sprawdzać wyłącznie drogi zasilania. Każdy ruch siłownika wymaga jednoczesnego napełnienia jednej komory i sprawnego odpowietrzenia drugiej. Zbyt mały tłumik, zabrudzony element wydechowy albo restrykcyjna szybkozłączka mogą zdławić przepływ i spowolnić ruch, mimo że zawór ma odpowiedni parametr katalogowy.
Objawem takiego problemu bywa utrata dynamiki przy szybszych cyklach, nierówna praca lub konieczność podnoszenia ciśnienia zasilającego. Dlatego podczas przeglądu warto zmierzyć ciśnienie możliwie blisko odbiornika, sprawdzić stan tłumików oraz porównać zachowanie układu z elementem wydechowym i bez niego, jeśli procedura serwisowa na to pozwala. Regulacja dławienia powinna wynikać z wymagań procesu, a nie służyć do maskowania niewłaściwie dobranych przekrojów.
Jakość powietrza i przygotowanie medium
Zawór pracuje stabilnie tylko wtedy, gdy otrzymuje medium odpowiedniej jakości. Kondensat, olej i cząstki stałe mogą powodować przyklejanie suwaka, niestabilne przełączanie oraz szybsze zużycie uszczelnień. Warto więc sprawdzić filtrację, sposób odprowadzania kondensatu, temperaturę w miejscu zabudowy i wymagania konkretnego procesu. Norma ISO 8573-1 może pomóc określić klasę jakości, ale dobór powinien wynikać z rzeczywistych potrzeb, a nie z automatycznego przyjmowania najwyższych parametrów.

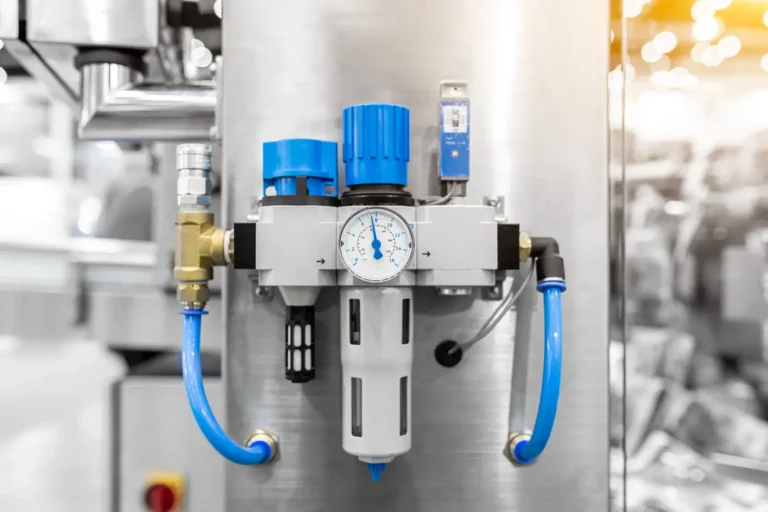

Przed zespołem zaworowym należy zweryfikować przepływ, ciśnienie wejściowe i robocze, zakres regulacji oraz dopuszczalny spadek ciśnienia. W tym kontekście bloki przygotowania sprężonego powietrza do maszyn są punktem odniesienia dla konfiguracji filtra, reduktora, manometru, odcięcia i ewentualnego łagodnego napełniania. Sama średnica przyłącza nie zastępuje sprawdzenia rzeczywistego przepływu ani sposobu obsługi kondensatu.
Sterowanie, diagnostyka i serwis
W układzie sterowanym z PLC trzeba dopasować nie tylko część pneumatyczną, lecz także cewkę, napięcie, rodzaj zasilania, złącze i warunki środowiskowe. Typowe napięcie 24 V DC nie powinno być przyjmowane bez sprawdzenia dokumentacji. Znaczenie mają także pobór mocy, sposób ochrony elektrycznej oraz dostępność elementu do szybkiej wymiany.
W aplikacjach, w których potwierdzenie ciśnienia wpływa na sekwencję maszyny, przydatny jest czujnik ciśnienia dopasowany do zakresu i sygnału sterownika. Zakres pomiarowy powinien obejmować normalne warunki pracy i przewidywane przeciążenia, ale nie być niepotrzebnie szeroki. Należy również zweryfikować PNP lub NPN, sygnał dwustanowy albo analogowy, przyłącze procesowe i temperaturę medium. Taka kontrola ułatwia odróżnienie problemu z zaworem od niedoboru ciśnienia w instalacji.
Krótka procedura doboru dla UR
Najpierw zapisz funkcję: 3/2, 5/2 lub 5/3, a następnie określ logikę monostabilną albo bistabilną i wymagane zachowanie po zaniku sygnału. W drugim kroku policz objętość komór, czas ruchu i chwilowy przepływ. Na tej podstawie porównaj Qn lub Kv, uwzględniając spadek ciśnienia oraz zapas dla przewodów i złączek. W trzecim kroku sprawdź wydech, tłumiki i dławiki. Na końcu zweryfikuj jakość powietrza, temperaturę, kondensat, warunki elektryczne i dostęp serwisowy.
Tak przeprowadzony dobór pozwala uniknąć sytuacji, w której element pasuje do instalacji tylko mechanicznie. Zawór powinien odpowiadać funkcji maszyny, wymaganemu czasowi cyklu i warunkom pracy całego układu. Gdy objawy pojawiają się dopiero przy większej prędkości, warto analizować drogę przepływu od źródła do odbiornika, a nie wymieniać zawór bez pomiarów. W wielu przypadkach problem leży w wydechu, przygotowaniu powietrza albo zbyt małym przekroju ostatnich odcinków instalacji.
