Sprężyny naciągowe i naciskowe – czym się różnią i jak działają w praktyce?
Dobór sprężyny nie powinien opierać się wyłącznie na jej wymiarze. Sprężyna musi pracować zgodnie z kierunkiem siły, inaczej szybko straci skuteczność albo uszkodzi sąsiednie elementy. Dzisiaj wyjaśniamy, czym różnią się sprężyny naciągowe i sprężyny naciskowe oraz kiedy stosuje się każde z tych rozwiązań.
Jak pracują sprężyny naciskowe?

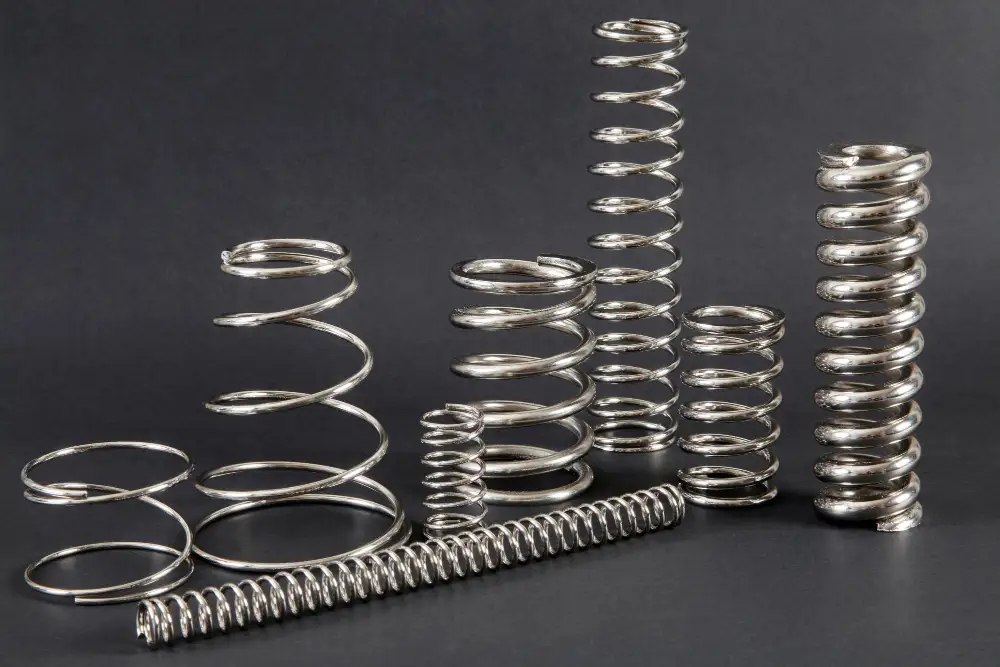

Sprężyny naciskowe działają, gdy siła skraca ich długość. Po odciążeniu wracają do pierwotnego kształtu, o ile nie przekroczono dopuszczalnego zakresu pracy. Najczęściej mają formę walcowej spirali z drutu, choć mogą mieć też kształt stożkowy, beczkowy lub specjalny. Stosuje się je tam, gdzie element ma amortyzować nacisk, utrzymywać dystans, dociskać część mechanizmu albo pochłaniać energię. Przykłady to: zawory, przyciski, zamki, elementy maszyn, układy transportowe, narzędzia oraz urządzenia przemysłowe. Ich działanie opiera się na sprężystym oporze wobec ściskania.
Jak działają sprężyny naciągowe?
Naciągowe sprężyny przemysłowe pracują odwrotnie niż sprężyny naciskowe. Ich zadaniem jest stawianie oporu podczas rozciągania. Po zwolnieniu siły skracają się i przyciągają do siebie połączone elementy. Z tego powodu zwykle mają zaczepy, oczka lub haki na końcach. Takie sprężyny wykorzystuje się między innymi w mechanizmach zamykających, bramach, dźwigniach, napinaczach, urządzeniach rolniczych i sprzęcie sportowym. Sprawdzają się tam, gdzie część ma zostać odciągnięta, a później wrócić do punktu wyjścia.
Z czego wynikają główne różnice między sprężynami naciągowymi a naciskowymi?
Główna różnica dotyczy kierunku obciążenia – sprężyna naciskowa jest ściskana, a naciągowa rozciągana. Ta prosta zasada decyduje o konstrukcji, montażu i zastosowaniu. Sprężyna naciągowa potrzebuje punktów mocowania. Sprężyna naciskowa zwykle pracuje między dwiema powierzchniami, prowadnicami albo gniazdami. Znaczenie mają też warunki pracy. Przy sprężynie naciskowej trzeba uważać na wyboczenie, czyli boczne wygięcie podczas ściskania. Przy sprężynie naciągowej szczególnie ważna jest wytrzymałość zaczepów, ponieważ to one często są najbardziej obciążonym miejscem całego elementu.
Przykład – jaką sprężynę wybrać do klapy serwisowej?
W niewielkiej maszynie produkcyjnej klapa serwisowa miała po otwarciu sama wracać do pozycji zamkniętej. Początkowo zastosowano sprężynę naciskową, umieszczoną przy zawiasie. Mechanizm działał nierówno, ponieważ sprężyna nie miała stabilnego prowadzenia i przesuwała się na boki. Po analizie pracy klapy dobrano sprężynę naciągową z oczkami montażowymi. Jeden koniec zamocowano do ramy, drugi do ruchomego ramienia klapy. Przy otwieraniu sprężyna się rozciągała, a po puszczeniu klapy przyciągała ją z powrotem. Mechanizm stał się prostszy, stabilniejszy i mniej narażony na uszkodzenia.
Jak dobrać rodzaj sprężyny do zastosowania?
Najpierw trzeba ustalić, czy element ma być ściskany, czy rozciągany. Dopiero później dobiera się średnicę drutu, średnicę zewnętrzną, długość, liczbę zwojów, materiał oraz rodzaj zakończenia. Znaczenie ma także środowisko pracy, temperatura, wilgoć, kontakt z chemią i liczba cykli. Warto zapamiętać kilka prostych zasad:
- sprężyny naciskowe stosuje się przy docisku, amortyzacji i pracy osiowej,
- sprężyny naciągowe wybiera się do przyciągania oraz powrotu elementu,
- przy nacisku liczy się prowadzenie i odporność na wyboczenie,
- przy naciągu szczególnie ważne są zakończenia i punkty mocowania,
- błędny dobór może skrócić żywotność całego mechanizmu.
| – Sprężyna naciskowa pracuje podczas ściskania. – Sprężyna naciągowa pracuje podczas rozciągania. – Wybór rodzaju sprężyny zależy od kierunku działania siły. – Konstrukcja końców wpływa na sposób montażu. – Dobór powinien uwzględniać obciążenie, przestrzeń i środowisko pracy. |
Dobór sprężyny wpływa na trwałość, bezpieczeństwo i płynność działania mechanizmu. Jeśli potrzebny jest element dopasowany do konkretnego zastosowania, skontaktuj się z nami. Oferujemy zarówno sprężyny naciskowe (https://sprezyny24.pl/oferta/sprezyny-naciskowe/), jak i sprężyny naciągowe. Pomożemy w wyborze właściwego rozwiązania na podstawie oceny specyfiki danego zadania, a także wymiarów, obciążeń i warunków pracy.
