Górnictwo otworowe: co i jak wydobywa się przez odwiert

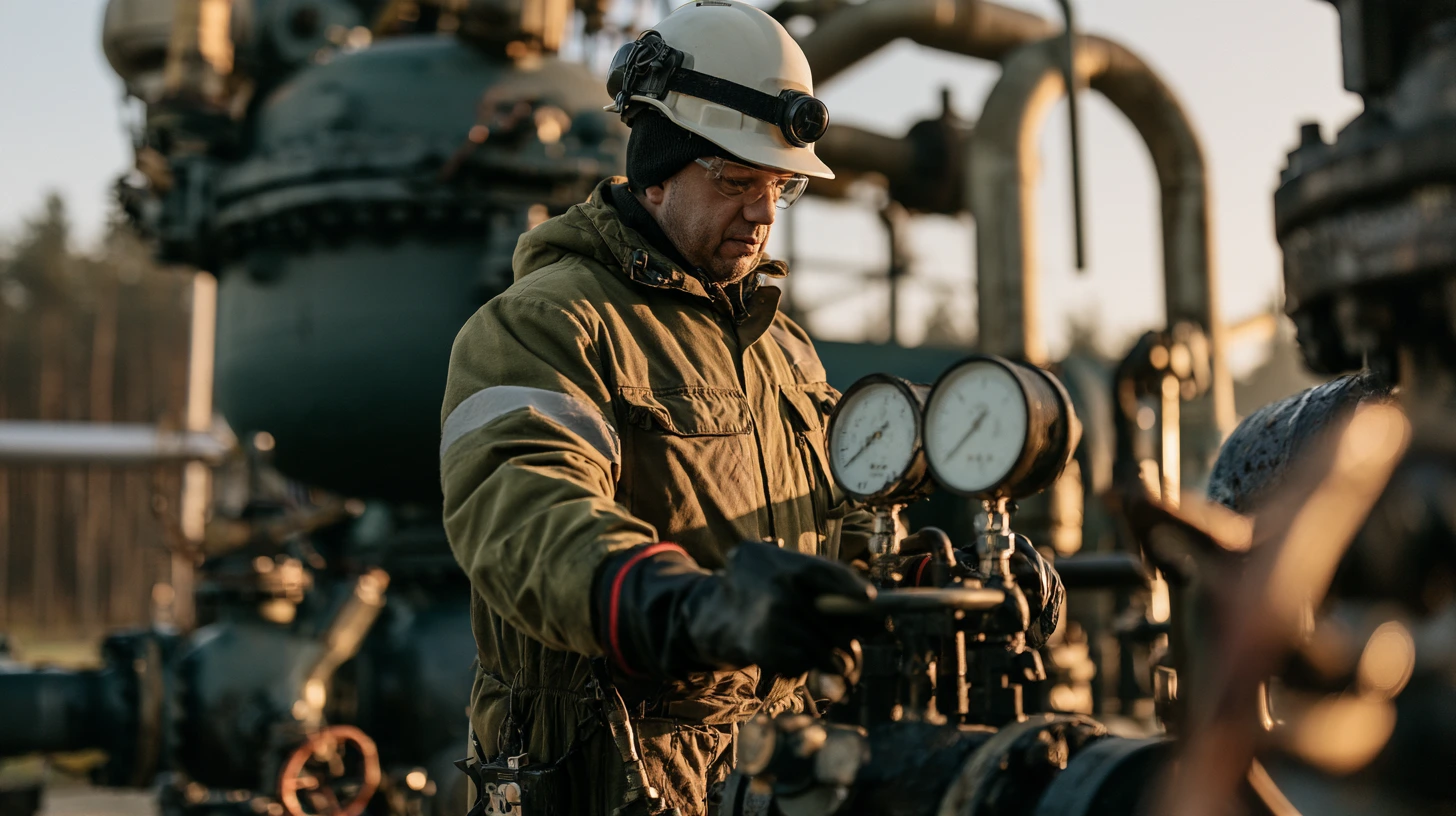

Na powierzchni widać głowicę, zawory, przewody i niewielką instalację technologiczną. Pod nimi zaczyna się otwór o długości od setek metrów do kilku kilometrów. Jego ściany są zabezpieczone kolumnami rur i cementem, a wewnątrz biegną rury wydobywcze. Na poziomie złoża płyn wpływa do otworu przez przygotowaną strefę. Wraca na powierzchnię dzięki energii złożowej albo pracy urządzeń wspomagających, po czym jest rozdzielany, mierzony i uzdatniany.

Kopalnia nie zawsze potrzebuje szybu i wyrobisk dostępnych dla ludzi.

Otwór może szukać, wydobywać, zatłaczać albo mierzyć

Otwór poszukiwawczy sprawdza, czy struktura geologiczna zawiera oczekiwaną kopalinę. Rozpoznawczy dostarcza danych o zasięgu, budowie i parametrach złoża. Produkcyjny odbiera ropę, gaz, solankę albo inne medium. Zatłaczający wprowadza płyn do złoża, na przykład w celu podtrzymania ciśnienia lub ługowania soli. Obserwacyjny służy do pomiarów.

Jeden odwiert może zmienić funkcję po wykonaniu prac i uzyskaniu wymaganych decyzji. Nie każda próba poszukiwawcza staje się otworem produkcyjnym. Część jest likwidowana po uzyskaniu danych geologicznych, jeśli odkrycie nie uzasadnia zagospodarowania.

Zakład górniczy obejmuje więcej niż sam otwór. Należą do niego głowice, instalacje separacji, zbiorniki, sprężarki, rurociągi, układy pomiarowe i zabezpieczenia. Rozproszone odwierty mogą przekazywać strumień do wspólnego ośrodka zbioru.

Co znajduje się pod głowicą

Podczas wiercenia wykonuje się kolejne odcinki o malejącej średnicy. Wprowadzone kolumny rur okładzinowych są cementowane w przestrzeni między rurą a skałą. Konstrukcja stabilizuje otwór oraz oddziela warstwy geologiczne, w tym poziomy wodonośne.

Wewnątrz obudowy instaluje się rury wydobywcze. Paker może uszczelniać przestrzeń pierścieniową nad złożem. Na dole wykonuje się perforację rur albo pozostawia odpowiednio przygotowany odcinek otworu, przez który medium wpływa ze skały. Na powierzchni głowica przenosi ciśnienie i pozwala sterować przepływem.

Integralność tworzy kilka barier. Rura nie wystarczy, jeśli cement nie zapewnia izolacji. Zawór bezpieczeństwa nie zastąpi kontroli korozji. Dlatego operator śledzi ciśnienie w rurach i przestrzeniach pierścieniowych, wykonuje testy oraz planuje interwencje.

Zanim powstanie głowica produkcyjna

Wiercenie zaczyna się od przygotowania placu, urządzenia wiertniczego i systemu płuczkowego. Świder rozdrabnia skałę, a płuczka wynosi zwierciny, chłodzi narzędzie i pomaga kontrolować ciśnienie. Geolodzy opisują próbki oraz interpretują pomiary wykonywane w otworze. Dzięki temu określają napotkane warstwy, ich porowatość, nasycenie i właściwości mechaniczne.

Po wykonaniu odcinka wprowadza się rurę okładzinową i cementuje ją, a następnie wierci mniejszą średnicą. Teleskopowa konstrukcja pozwala odizolować płytsze poziomy oraz utrzymać stateczność. Liczba kolumn nie jest stała. Zależy od głębokości, geologii, ciśnień i celu otworu.

Po dotarciu do złoża przeprowadza się testy. Operator sprawdza wydajność, skład płynu i zachowanie ciśnienia. Dopiero wyniki całej struktury, od kilku odwiertów po model złoża i koszty instalacji, decydują o zagospodarowaniu. Obecność ropy lub gazu w próbce nie oznacza jeszcze odkrycia komercyjnego.

Wieża wiertnicza jest potrzebna podczas wykonania albo poważnej rekonstrukcji. Po zakończeniu prac znika z placu, a produkcję obsługuje znacznie niższa głowica. To dlatego czynna kopalnia gazu może być mało widoczna w krajobrazie.

Złoże może oddawać płyn samo

Na początku eksploatacji ciśnienie złożowe bywa wystarczające, aby ropa lub gaz dopłynęły do powierzchni. Wraz ze spadkiem ciśnienia albo wzrostem udziału wody przepływ maleje. W odwiercie ropnym można zastosować pompę wgłębną. W gazowym urządzenia wspomagają wynoszenie cieczy, która blokuje produkcję. ORLEN opisuje takie rozwiązania w dojrzałych złożach południowo-wschodniej Polski.

Ciśnienie można podtrzymywać przez zatłaczanie wody lub gazu do odpowiedniej części złoża. Metoda zwiększa stopień wykorzystania zasobów, ale wymaga znajomości przepływu i kontroli otworów zatłaczających. Każdy dodatkowy proces zmienia bilans energii, wody i kosztów.

Szczelinowanie hydrauliczne polega na wprowadzeniu płynu pod ciśnieniem, aby utworzyć lub otworzyć szczeliny i zwiększyć przepuszczalność skały. Stosuje się je tylko w wybranych warunkach. Nie jest synonimem każdego wiercenia ani każdej eksploatacji gazu.

Cztery zastosowania drogi do złoża

Surowiec lub proces	Co płynie otworem	Sposób pracy	Obróbka na powierzchni	Polski przykład
gaz ziemny	gaz i możliwe składniki ciekłe	przepływ złożowy, czasem wspomagany	separacja, osuszanie, uzdatnianie	Niż Polski i Przedgórze Karpat
ropa i kondensat	mieszanina ciekła i gazowa	energia złoża oraz pompowanie	separacja, stabilizacja, magazynowanie	Barnówko-Mostno-Buszewo
sól kamienna	solanka powstała po ługowaniu	zatłaczanie wody i odbiór solanki	oczyszczanie lub wykorzystanie przemysłowe	Góra i Mogilno I
magazynowanie podziemne	gaz albo paliwo zatłaczane i odbierane	praca cykliczna w złożu lub kawernie	sprężanie, pomiar, uzdatnianie	Mogilno II, Kosakowo, Góra

Magazynowanie nie jest wydobyciem kopaliny. Korzysta jednak z kompetencji górnictwa otworowego: wiercenia, kontroli ciśnienia, szczelności, przepływu i instalacji powierzchniowych. W bilansie gazu pozostają także poduszki gazowe potrzebne do pracy magazynów.

Od głowicy do punktu zdawczego

Z odwiertu ropnego może wypływać mieszanina ropy, gazu i wody złożowej. Separator rozdziela fazy. Gaz jest mierzony, sprężany lub kierowany do wykorzystania. Ropa po stabilizacji trafia do zbiornika i transportu. Wodę złożową bada się, uzdatnia, zatłacza albo zagospodarowuje zgodnie z warunkami zakładu.

Gaz ziemny również wymaga przygotowania. Ze strumienia usuwa się wodę oraz składniki, które utrudniają bezpieczny przesył lub nie mieszczą się w wymaganiach jakościowych. Gaz zaazotowany może być mieszany i kondycjonowany przed wejściem do sieci. Kondensat oddziela się jako produkt ciekły.

Układ pomiarowy ma znaczenie technologiczne i rozliczeniowe. Operator zna ilość z każdego odwiertu, obserwuje spadek ciśnienia i może wykrywać zmianę udziału wody. Dane pomagają zdecydować o regulacji wydajności, zabiegu w otworze albo jego czasowym wyłączeniu.

Geografię złóż i skalę produkcji szerzej przedstawia analiza wydobycia ropy i gazu w Polsce.

Wydobycie soli zaczyna się od zatłoczenia wody

W kopalni otworowej soli operator doprowadza wodę do złoża. Sól rozpuszcza się, a powstała solanka wraca drugim przewodem lub otworem. Sterowanie miejscem podania i odbioru pozwala kształtować kawernę. Mierzy się stężenie solanki, ciśnienie i objętość przestrzeni.

Proces działa więc odwrotnie niż typowe wydobycie naturalnego płynu: najpierw wprowadza się medium robocze, aby utworzyć strumień produktu. Na powierzchni solanka może trafiać do zakładu chemicznego albo warzelni.

Odpowiednio wykonana kawerna może później służyć do magazynowania gazu lub paliw. Zmiana funkcji wymaga badań szczelności, wyposażenia i odrębnych decyzji. Nie każda kawerna produkcyjna nadaje się do tego celu. Różnice między metodą podziemną a otworową opisuje przewodnik po kopalniach soli w Polsce.

Bezpieczeństwo opiera się na ciśnieniu i szczelności

Niekontrolowany dopływ płynu podczas wiercenia może prowadzić do erupcji. W produkcji zagrożeniami są utrata szczelności, pożar, obecność siarkowodoru, korozja i migracja płynów między warstwami. W otworowej eksploatacji soli znaczenie ma także stateczność kawerny.

Bariery są fizyczne i organizacyjne. Płuczka podczas wiercenia równoważy ciśnienie złożowe. Głowice przeciwerupcyjne pozwalają zamknąć otwór. W czasie produkcji pracują zawory bezpieczeństwa i układy odcinające, a operator monitoruje parametry. Strefy zagrożenia wybuchem wymagają odpowiednich urządzeń i kontroli źródeł zapłonu.

Szczelność chroni także wody podziemne. Rury oraz cement izolują warstwy, a sposób likwidacji ma odtworzyć trwałe bariery. Środowiskowy wymiar odwiertów znajduje się w analizie wpływu górnictwa na środowisko.

Rurociąg zbiorczy również jest częścią bariery. Ochrona przed korozją, detekcja nieszczelności i zawory odcinające ograniczają ilość medium uwolnioną po uszkodzeniu. W złożach zawierających siarkowodór potrzebne są materiały odporne na jego działanie, pomiary atmosfery i procedury ochrony ludzi.

Zwykła regulacja zaworu nie powinna być mylona z pracą interwencyjną w otworze. Wyciąganie rur, perforacja lub zabieg stymulacyjny zmieniają stan barier i wymagają odrębnego programu. Im wyższe ciśnienie i bardziej niebezpieczny skład płynu, tym większe znaczenie ma zachowanie dwóch niezależnych sposobów kontroli.

Jak kończy się życie odwiertu

Spadek wydajności nie zawsze oznacza natychmiastową likwidację. Otwór może być czasowo wyłączony, poddany rekonstrukcji albo wykorzystany do obserwacji. Decyzja zależy od stanu technicznego, pozostałych zasobów i planu złoża.

Trwała likwidacja polega na odcięciu stref przepływu korkami cementowymi, usunięciu lub zabezpieczeniu części wyposażenia i demontażu głowicy. Teren jest przywracany do uzgodnionego sposobu użytkowania. Dokumentacja musi pozwolić później ustalić położenie i konstrukcję zlikwidowanego otworu.

Skala w Polsce

Na koniec 2025 roku WUG nadzorował 108 otworowych zakładów górniczych. Kategoria obejmuje nie tylko kopalnie ropy i gazu, lecz także zakłady wydobywające sól, siarkę, solanki, wody lecznicze i termalne. Nie jest więc liczbą samych przedsiębiorstw naftowych.

Wydobycie gazu ziemnego z udokumentowanych złóż wyniosło 4,62762 mld m³. Produkcja ropy i kondensatu osiągnęła 770,33 tys. ton. Z kopalń Góra i Mogilno I pozyskano 2,036 mln ton soli w solance, co stanowiło ponad 74,6 proc. krajowego wydobycia soli.

Te trzy strumienie mają wspólną drogę przez odwiert, ale inny stan skupienia, instalacje i rynek. To właśnie technologia dostępu do złoża, a nie jeden surowiec, łączy je w jeden z głównych segmentów górnictwa w Polsce.

Pole odwiertów działa jak sieć

Jeden odwiert rzadko opisuje całe złoże. Część otworów produkuje więcej, inne są czasowo wyłączone, zatłaczają wodę albo dostarczają pomiarów. Ciśnienie i przepływ w jednym miejscu wpływają na sąsiednią część struktury. Operator używa modelu złożowego do podziału produkcji tak, aby nie doprowadzić do przedwczesnego zawodnienia lub utraty energii.

Rurociągi zbierają medium z wielu głowic. Centralny ośrodek może prowadzić separację i uzdatnianie dla całego pola, podczas gdy przy odwiercie pozostają tylko zawory, pomiar i zabezpieczenia. Awaria wspólnej instalacji ogranicza wtedy kilka punktów produkcyjnych naraz.

Dojrzałe złoże wymaga coraz więcej interwencji. Osady, korozja, napływ piasku i wody zmniejszają wydajność. Czyszczenie, wymiana wyposażenia lub zabieg w strefie przyodwiertowej mogą przywrócić przepływ, lecz każda operacja musi zachować bariery. Zarządzanie polem jest więc pracą na wielu małych strumieniach, które razem tworzą wynik kopalni.

Źródła

1. Wyższy Urząd Górniczy, „Nadzorowane zakłady 2025” oraz przepisy dotyczące ruchu otworowych zakładów górniczych.
2. Państwowy Instytut Geologiczny PIB, dane za 2025 r. dotyczące gazu ziemnego, ropy naftowej i soli kamiennej.
3. ORLEN Upstream Polska, informacje o krajowych aktywach wydobywczych i eksploatacji dojrzałych złóż.
4. Ustawa z 9 czerwca 2011 r. Prawo geologiczne i górnicze.
