IEC 61850 w praktyce OSD – jak standard definiuje komunikację w stacji?
IEC 61850 porządkuje sposób, w jaki urządzenia automatyki stacyjnej wymieniają dane, zdarzenia i sygnały sterujące. W teorii daje wspólny język dla zabezpieczeń, sterowników i systemów nadzoru. W praktyce sukces wdrożenia zależy nie tylko od zgodności urządzeń ze standardem, lecz także od jakości projektu, konfiguracji i sieci komunikacyjnej.
Co IEC 61850 naprawdę standaryzuje?
Jedną z największych zalet standardu jest odejście od myślenia wyłącznie kategoriami fizycznych sygnałów i rejestrów. IEC 61850 definiuje modele danych, logiczne węzły, usługi komunikacyjne oraz sposób opisu funkcji urządzeń. Dzięki temu elementy systemu mogą wymieniać informacje w ujednolicony sposób.
Dla OSD oznacza to możliwość budowania stacji, w której zabezpieczenia, sterowniki polowe i system nadrzędny pracują w jednej architekturze. Dobrze zaprojektowana IEC 61850 ułatwia integrację i ogranicza zależność od rozwiązań charakterystycznych dla jednego producenta.
GOOSE, MMS i Sampled Values – różne zadania, jedna sieć
GOOSE służy do szybkiej wymiany zdarzeń i sygnałów binarnych pomiędzy urządzeniami. MMS obsługuje m.in. komunikację klient–serwer, odczyty i nadzór, a Sampled Values pozwalają przesyłać zdigitalizowane próbki wielkości pomiarowych.
Na schemacie wygląda to jasno. W terenie pojawiają się pytania o opóźnienia, priorytety ruchu, redundancję, konfigurację VLAN czy zachowanie sieci po awarii. IEC 61850 opisuje komunikację, ale nie zastępuje dobrego projektu przemysłowej sieci Ethernet.
Problemy pojawiają się na styku urządzeń i konfiguracji
Deklarowana zgodność ze standardem nie zawsze oznacza bezproblemową integrację. Różnice mogą wynikać z implementacji funkcji, wersji plików konfiguracyjnych, mapowania danych czy ustawień usług komunikacyjnych.
Dlatego podczas uruchomienia znaczenie ma testowanie wymiany danych pomiędzy konkretnymi urządzeniami. Warto sprawdzić pracę w warunkach normalnych, przy zwiększonym ruchu oraz po utracie łącza lub przełączeniu ścieżki transmisyjnej.
Standard nie zwalnia z myślenia o sieci
Cyfrowa stacja potrzebuje infrastruktury obsługującej ruch o różnych wymaganiach czasowych. Przełączniki przemysłowe, mechanizmy redundancji, priorytetyzacja ramek i monitoring komunikacji stają się częścią funkcjonalności systemu.
Dlatego projektant powinien znać nie tylko standard, ale również zachowanie urządzeń sieciowych. Błąd konfiguracji portu, VLAN-u czy redundancji może zakłócić komunikację mimo poprawnie dobranych urządzeń automatyki.
Jak podejść do wdrożenia IEC 61850 w GPZ?
Najlepiej traktować wdrożenie jako wspólne zadanie automatyków, specjalistów zabezpieczeń, integratorów i inżynierów sieciowych. Wcześniej trzeba określić wymagane usługi, topologię, redundancję, sposób synchronizacji czasu i zasady diagnostyki.

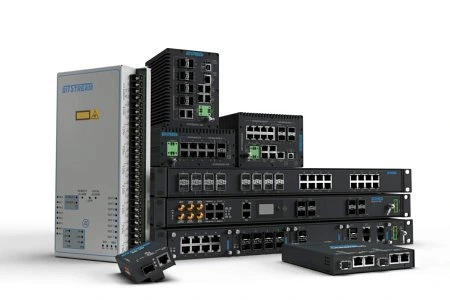

BitStream dostarcza rozwiązania dla przemysłowych sieci komunikacyjnych i infrastruktury stacyjnej, łącząc kompetencje w transmisji, synchronizacji i monitorowaniu. IEC 61850 działa w praktyce najlepiej wtedy, gdy standard komunikacji wspiera dobrze zaprojektowana, przewidywalna i stale nadzorowana sieć.
