Wody kopalniane: odwadnianie, zasolenie i możliwości wykorzystania

Woda wpływa do kopalni z warstw wodonośnych, szczelin, uskoków, opadów i starych wyrobisk. Spływa rowami do rząpia, przechodzi przez pompownię i rurociąg, a później przez osadnik, retencję lub instalację uzdatniania. Dopiero na końcu trafia do odbiornika albo ponownego użycia.

Nie każda woda kopalniana jest silnie zasolona i nie każda tworzy nagłe zagrożenie. Skład oraz ilość zależą od geologii, głębokości, metody, technologii i historii terenu. Trzeba rozdzielić dopływ obsługiwany przez system, awaryjne wdarcie, ściek wymagający warunków zrzutu oraz strumień możliwy do wykorzystania.

Skąd bierze się woda

W kopalni podziemnej przepływa przez porowate warstwy, spękania i uskoki. Roboty zmieniają drogę oraz ciśnienie, dlatego rzeczywisty dopływ jest porównywany z prognozą. Połączenie ze starym, zawodnionym wyrobiskiem może być szczególnie istotne.

Odkrywka zbiera opady i spływ z dużej zlewni. Obniżenie poziomu wód gruntowych bywa konieczne dla stateczności skarp oraz odsłonięcia złoża. Rowy opaskowe oddzielają czyste wody powierzchniowe od wód wymagających kontroli.

Zakład wykorzystuje też wodę technologiczną do płukania, zraszania i przeróbki. Obieg zamknięty ogranicza pobór, ale zagęszcza część składników. Bilans powinien oddzielać wodę naturalną od procesowej.

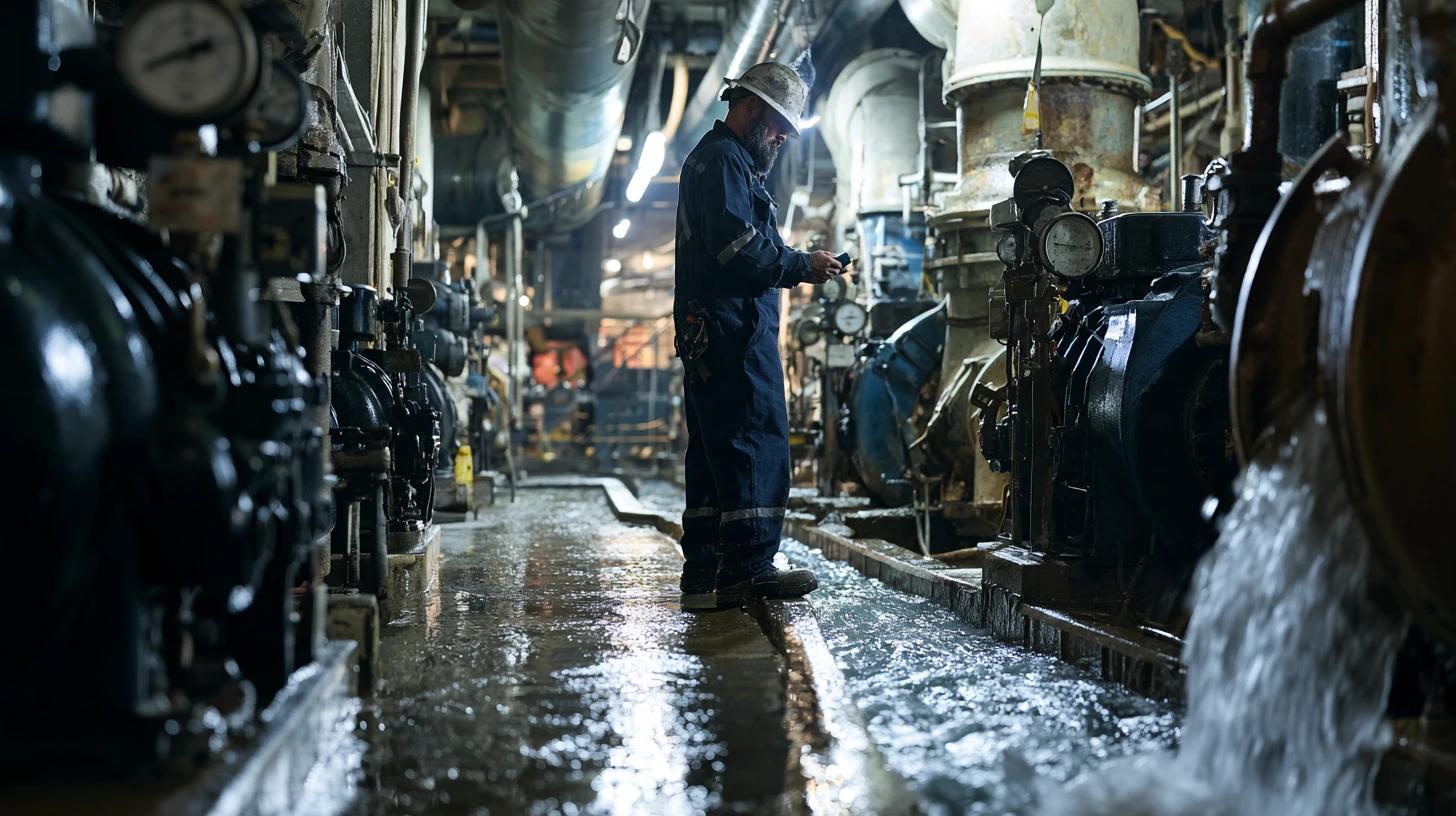

Odwadnianie utrzymuje dostęp i bezpieczeństwo

Rowy kierują wodę do osadników i rząpi, gdzie można wyrównać dopływ. Pompy poziomowe podnoszą ją etapami, a pompownia główna tłoczy na powierzchnię. Zbiorniki retencyjne zapewniają czas reakcji przy awarii jednego urządzenia.

System ma zasilanie rezerwowe, pomiar poziomu, przepływu i stanu pomp. Rurociąg potrzebuje zaworów, ochrony przed uderzeniem hydraulicznym oraz inspekcji korozji. Praca urządzeń jest monitorowana w dyspozytorni, lecz obsługa wykonuje również kontrole na miejscu.

Po zamknięciu zakładu pompowanie może być kontynuowane, aby chronić sąsiednie czynne kopalnie i powierzchnię. Centralny Zakład Odwadniania Kopalń SRK utrzymuje sieć pompowni w Górnośląskim Zagłębiu Węglowym. Koszt trwa długo po ustaniu sprzedaży węgla.

Zagrożenie wodne oznacza możliwość nagłego zdarzenia

Obecność mokrej posadzki nie jest definicją zagrożenia wodnego. Niebezpieczeństwo wiąże się z możliwością wdarcia wody lub mieszaniny do wyrobisk ze zbiornika, warstwy, otworu, uskoku albo powierzchni. Duży dopływ może przekroczyć pojemność retencji i pomp.

Rozpoznanie hydrogeologiczne, filary bezpieczeństwa, otwory wyprzedzające i kontrola ciśnienia ograniczają ryzyko. Dokumentacja starych robót ma znaczenie, ale może być niepełna. Dlatego postęp w ich kierunku wymaga szczególnego projektu.

Sposób reakcji określają procedury zakładu. Artykuł bezpieczeństwo w górnictwie pokazuje miejsce zagrożenia wodnego w systemie barier, ale nie zastępuje instrukcji dla załogi.

Skład decyduje o dalszej drodze

Cecha	Możliwe źródło	Znaczenie	Postępowanie
zawiesina	kontakt z urobkiem	mętność i osad	sedymentacja, filtracja
chlorki i siarczany	mineralizacja skał	zasolenie i korozja	retencja, kontrola, odsalanie
żelazo i mangan	geochemia i utlenianie	osady i barwa	napowietrzanie, wytrącanie
odczyn i inne składniki	skały i proces	dobór technologii	neutralizacja lub proces dedykowany
temperatura	głębokość	potencjał ciepła	wymiennik i pompa ciepła

Występowanie cechy nie jest wspólne dla każdej kopalni. Próbka musi reprezentować strumień, a parametry mogą zmieniać się między poziomami i porami roku. O klasyfikacji oraz sposobie postępowania decydują badania i pozwolenia.

Zawiesinę można usunąć stosunkowo prostym osadzaniem. Rozpuszczonej soli nie zatrzyma zwykły osadnik. Żelazo po napowietrzeniu tworzy osad wymagający odseparowania. Technologię dobiera się do pełnego składu, ponieważ jeden proces może pogorszyć inny parametr.

Od pompowni do odbiornika

Na powierzchni mierzy się ilość i jakość. Retencja wyrównuje przepływ, osadnik oddziela część stałą, a instalacja może neutralizować lub odsalć wodę. Warunki wprowadzania do rzeki określa pozwolenie wodnoprawne.

Sterowanie zrzutem wobec przepływu w rzece ogranicza chwilowe stężenie, ale nie usuwa łącznego ładunku soli. Zbiornik retencyjny pozwala przesunąć czas, lecz wymaga pojemności oraz kontroli przepełnienia. Monitoring odbiornika uzupełnia pomiar na wylocie.

W przypadku kilku kopalń w jednej zlewni liczy się suma zrzutów. Warunek spełniony osobno przez każdy zakład może nie chronić rzeki przy niskim przepływie. Zarządzanie powinno obejmować cały odcinek i aktualne dane hydrologiczne.

Skala zasolenia w danych NIK

W latach 2020-2023 kopalnie węgla kamiennego województwa śląskiego wprowadziły do wód powierzchniowych 733,5 mln m³ wód kopalnianych. Do dorzecza Odry trafiło 264,5 mln m³, a do Wisły 469,0 mln m³.

W wodach znajdowało się łącznie 5,9 mln ton soli: 2,2 mln ton w dorzeczu Odry i 3,7 mln ton Wisły. Około 82 procent słonych wód skierowano do wód powierzchniowych, a 18 procent zagospodarowano. Są to dane czteroletnie dla określonego regionu i grupy kopalń, nie roczny bilans całej Polski.

Ładunek jest iloczynem stężenia i objętości. Mniejsza ilość silnie zasolonej wody może wnieść więcej soli niż duży strumień słabiej zmineralizowany. Dlatego ocena wyłącznie metrów sześciennych prowadzi do błędnego wniosku.

Cztery kierunki postępowania

Kontrolowany zrzut korzysta ze zdolności odbiornika do przyjęcia wody w warunkach pozwolenia. Jest rozwiązaniem operacyjnym, ale nie zmniejsza masy soli. W okresie niżówki możliwości są ograniczone.

Retencja gromadzi wodę i pozwala wyrównać odpływ. Nie usuwa składników. Duży zbiornik zajmuje teren, wymaga zabezpieczenia oraz planu na długotrwały niski przepływ w rzece.

Odsalanie oddziela wodę od soli metodami membranowymi, termicznymi lub hybrydowymi. Zużywa energię i tworzy koncentrat. Jeżeli produkt soli ma odbiorcę, część kosztu można odzyskać, lecz jakość oraz rynek muszą być potwierdzone.

Ponowne użycie obejmuje proces przemysłowy, cele komunalne po wymaganym uzdatnieniu, odzysk składników lub nawadnianie tam, gdzie pozwala skład. Każde zastosowanie ma własne normy. Fakt, że woda jest pompowana, nie oznacza przydatności do picia.

Ciepło potrzebuje bliskiego odbiorcy

Woda z głębi może mieć stabilną temperaturę. Wymiennik oddziela agresywny chemicznie strumień od instalacji użytkowej, a pompa ciepła podnosi temperaturę. Projekt potrzebuje danych o przepływie, sezonowej zmienności i czasie dalszego pompowania.

Odległość od osiedla lub zakładu decyduje o koszcie sieci i stratach. Korozja, osad oraz energia pomp wpływają na bilans. Najlepszy potencjał ma stabilny strumień blisko odbiorcy ciepła działającego przez znaczną część roku.

SRK prowadzi rozmowy z samorządami i przedsiębiorstwami zainteresowanymi wodą oraz energią. Kierunek analizy nie jest jeszcze potwierdzonym wynikiem instalacji. Każdy projekt wymaga studium i umowy zapewniającej odbiór.

Po zamknięciu woda wraca

Zatrzymanie pomp powoduje podnoszenie zwierciadła i zmianę kierunków przepływu. Woda może przechodzić do sąsiednich wyrobisk, mobilizować składniki ze skał albo wpływać na powierzchnię. Swobodne zatopienie jest dopuszczalne tylko wtedy, gdy model pokazuje akceptowalne skutki.

Piezometry i pomiary pomp pomagają ustalić bezpieczny poziom. Czasem długoterminowe odwadnianie pozostaje konieczne. To zobowiązanie trzeba uwzględnić w likwidacji i rekultywacji terenu pogórniczego.

Metody eksploatacji wyjaśniają górnictwo podziemne i górnictwo odkrywkowe, a szersze skutki artykuł wpływ górnictwa na środowisko. Woda to element techniczny, środowiskowy i finansowy całego górnictwa, od pierwszego wyrobiska po dekady po zamknięciu.

Pompownia potrzebuje rezerwy rzeczywistej

Nominalna suma wydajności pomp nie jest zdolnością systemu, jeśli część urządzeń pozostaje w rezerwie albo ma wspólny rurociąg. Projekt uwzględnia największy spodziewany dopływ, awarię jednostki, zasilanie i pojemność zbiorników. Próba pod obciążeniem sprawdza cały ciąg.

Osad i korozja zmniejszają przepływ, a zużyty wirnik obniża sprawność. Monitoring prądu, ciśnienia i wydajności pozwala zauważyć zmianę. Przegląd zaworu zwrotnego jest równie ważny jak silnika, ponieważ cofnięcie słupa wody może uszkodzić układ.

Rezerwa zasilania powinna obejmować rozdzielnię, sterowanie i możliwość bezpiecznego rozruchu. Agregat bez paliwa albo nieprzetestowana automatyka jest rezerwą tylko na schemacie. Ćwiczenie potwierdza czas przełączenia i komunikację.

Próbka wody ma miejsce i czas

Wynik z jednego odpływu nie opisuje całej kopalni. Punkt przed mieszaniem pokazuje źródło, a za zbiornikiem rzeczywisty zrzut. Próbka chwilowa może pominąć zmianę podczas deszczu lub postoju. Pobór średni dobowy odpowiada na inne pytanie.

Naczynie, konserwacja i czas transportu zależą od oznaczanego parametru. Temperatura, odczyn i tlen mogą zmienić się szybko, dlatego mierzy się je na miejscu. Laboratorium powinno stosować właściwe metody i raportować granicę oznaczalności.

Ładunek oblicza się z przepływu i stężenia w zgodnym okresie. Pomnożenie miesięcznej objętości przez jedną przypadkową próbkę tworzy duży błąd przy zmiennym składzie. System powinien synchronizować dane oraz przechowywać korekty.

Odsalanie przenosi sól do nowego strumienia

Membrana daje oczyszczoną wodę i koncentrat. Odparowanie może wykrystalizować sól, ale potrzebuje znacznej energii i odpornej aparatury. Wstępne usunięcie zawiesiny, żelaza i twardości chroni proces przed zabrudzeniem oraz osadem.

Koncentrat nie znika. Trzeba go zagospodarować, dalej zatężyć albo bezpiecznie odprowadzić zgodnie z decyzjami. Produkt handlowy musi mieć powtarzalny skład i odbiorcę. Mieszanina soli z zanieczyszczeniami nie staje się automatycznie surowcem drogowym.

Ocena kosztu obejmuje energię, chemikalia, membrany, osady i postój. Jednocześnie liczy korzyści z odzyskanej wody, produktu i ograniczenia opłat oraz ryzyka środowiskowego. Pilotaż powinien pracować na zmiennym rzeczywistym strumieniu, nie tylko na przygotowanej próbce.

Woda łączy kilka kopalń

Wyrobiska mogą mieć połączenia hydrauliczne, nawet jeśli administracyjnie należą do różnych zakładów. Zatrzymanie jednej pompowni podnosi poziom i zwiększa dopływ do sąsiada. Model regionalny jest wtedy ważniejszy niż bilans pojedynczego szybu.

Uzgodnienie obejmuje poziomy utrzymywania, alarmy, pomiary i finansowanie. Po likwidacji operator produkcyjny może zniknąć, lecz fizyczny przepływ pozostaje. Centralizacja odwadniania ogranicza liczbę pompowni tylko wtedy, gdy nie tworzy jednego niechronionego punktu awarii.

Pozwolenie powinno odpowiadać zmienności

Warunki zrzutu określają ilość, parametry, miejsce i monitoring. Operator powinien znać nie tylko wartość średnią, lecz zakres, piki oraz sezonowość. Zbiornik i sterowanie pomagają spełnić warunki, ale wymagają prognozy dopływu.

Przekroczenie uruchamia działania zgodne z pozwoleniem i procedurą. Rozcieńczanie czystą wodą nie jest technologią usunięcia ładunku. Zmiana składu albo punktu wymaga oceny i czasem aktualizacji decyzji.

Raport do organu powinien dać się odtworzyć z surowych danych. Automatyczne sumy wymagają kontroli jednostek, czasu i braków. Publiczna informacja o zrzucie jest bardziej użyteczna, gdy pokazuje również przepływ rzeki i ładunek.

Przy wykorzystaniu wody liczy się odpowiedzialność

Odbiorca przemysłowy potrzebuje gwarancji ilości i zakresu jakości. Kopalnia potrzebuje możliwości zrzutu awaryjnego, gdy odbiorca ma postój. Umowa powinna określać pomiar, koszty uzdatniania i odpowiedzialność za zmianę składu.

Przy zastosowaniu komunalnym wymagania są znacznie wyższe, a proces podlega nadzorowi sanitarnemu. Informacja o technicznej możliwości nie powinna być przedstawiana jako gotowa woda pitna. Wstępne badania dopiero wyznaczają zakres technologii.

Ponowne użycie ma największy sens blisko źródła. Długi rurociąg i pompowanie mogą zużyć więcej energii oraz kosztu niż alternatywne ujęcie. Studium porównuje pełny cykl obu wariantów.

Źródła

• Najwyższa Izba Kontroli, kontrola P/24/058 dotycząca zasolonych wód kopalnianych.
• Spółka Restrukturyzacji Kopalń, informacje o Centralnym Zakładzie Odwadniania Kopalń.
• Wyższy Urząd Górniczy, materiały dotyczące zagrożenia wodnego.
